Общие краткие описания и руководства вы сможете найти здесь, дополнения в виде комментариев приветствуются. Буду благодарна.

В этой теме будет дано пошаговое описание создания фестона в Wilcom.

Работать будет вот с этим орнаментом
Вложение:
forforum137.png [ 155.72 КБ | Просмотров: 8045 ]


Вложения:
forforum136.png [ 117.79 КБ | Просмотров: 8017 ]

_________________

Купить оборудование для машинной вышивки =>
Купить стабилизаторы =>
Купить нитки и другое =>


По вопросам покупок оборудования и курсов:
Viber: +359894503197
WhatsApp: +79164645416
По всем другим вопросам пишите здесь, и соц.сетях
Вернуться к началу
 Профиль Отправить личное сообщение


Непрочитанное сообщениеДобавлено: 28 янв 2012, 11:46
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 24369
Откуда: Москва-Варна
Благодарил (а): 3683 раз.
Поблагодарили: 8076 раз.
Прежде чем приступать к созданию фестона определитесь с размером будущего изображения.
Если вы будете создавать фестон на воротник, найдите выкройку воротника или с помощью инструментов для создания векторных объектов нарисуйте ее в программе.

В мастер-классе я буду пояснять как создавать фестоны на простом примере манжета.

Размер манжеты 220х60мм.

Откройте программу загрузите в нее изображение Image>Insert Image
Для удобства работы, с помощью направляющих, ограничьте размер будущего дизайна
Выставляя направляющие ориентируйтесь на линейки. Очень удобно и не придется считать квадратики, а то я знаю многие это делают :)
Вложение:
wilcom_ES_0131.png [ 144.13 КБ | Просмотров: 8017 ]

_________________

Купить оборудование для машинной вышивки =>
Купить стабилизаторы =>
Купить нитки и другое =>


По вопросам покупок оборудования и курсов:
Viber: +359894503197
WhatsApp: +79164645416
По всем другим вопросам пишите здесь, и соц.сетях


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 30 янв 2012, 10:05
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 24369
Откуда: Москва-Варна
Благодарил (а): 3683 раз.
Поблагодарили: 8076 раз.
Создание вспомогательной линии.

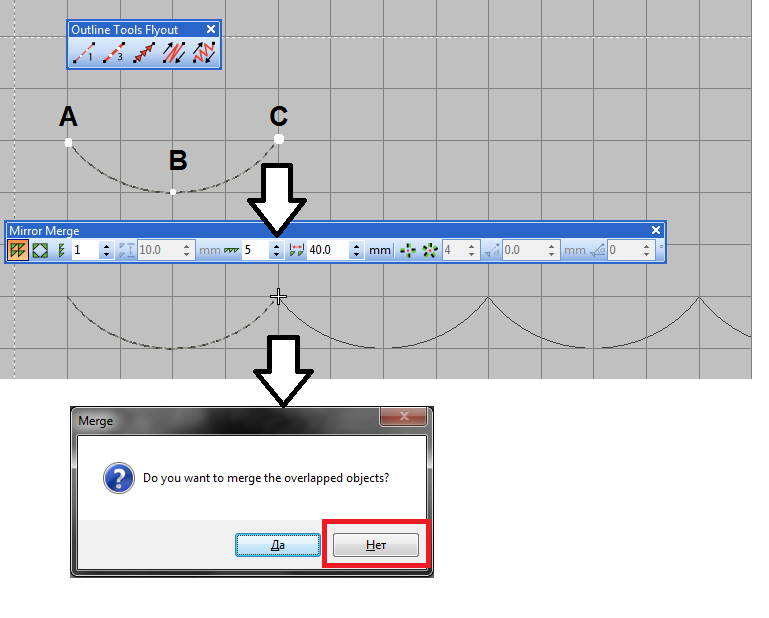

С помощью инструмента Run создайте дугу произвольной формы с референсными точками АВС
как работать инструментом run см. уроки

Выдели нарисованную строчку. На панели Mirrior активируй функцию Array введи значение по вертикали=1 по горизонтали=5. Нажми Enter на клавиатуре.

На запрос программы объединить детали нажми Нет.

Вложение:
wilcom_ES_0133.png [ 49.56 КБ | Просмотров: 7974 ]

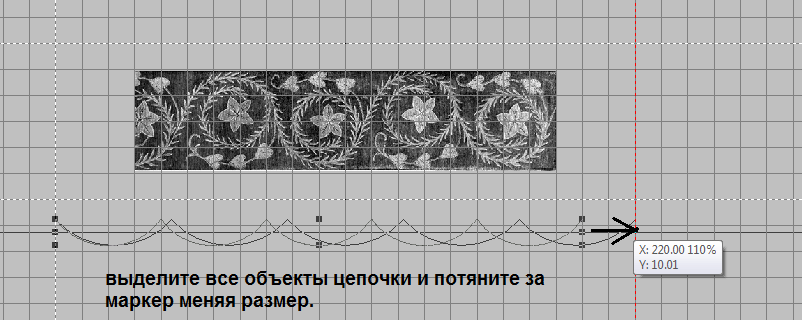

В результате получится цепочка из дуг, чуть меньшая чем желаемый размер. Выделите все объекты цепочки и потянув за маркер измените размер по вертикали и по горизонтали так, чтобы по ширине он не превышал 220, а по высоте был примерно 2см
Вложение:
wilcom_ES_0134.png [ 78.3 КБ | Просмотров: 7974 ]

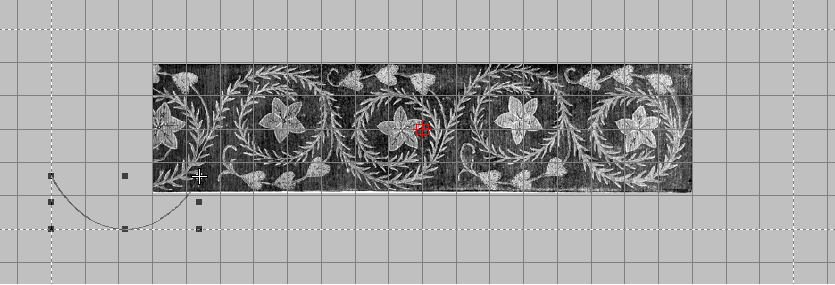

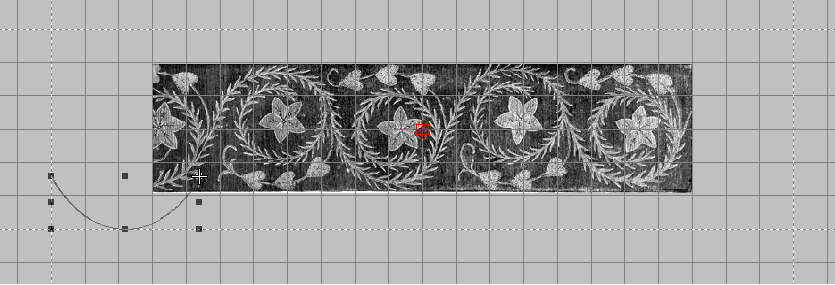

Удалите все вспомогательные линии кроме одной.
Вложение:
wilcom_ES_0135.png [ 105.78 КБ | Просмотров: 7974 ]

_________________

Купить оборудование для машинной вышивки =>
Купить стабилизаторы =>
Купить нитки и другое =>


По вопросам покупок оборудования и курсов:
Viber: +359894503197
WhatsApp: +79164645416
По всем другим вопросам пишите здесь, и соц.сетях


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 30 янв 2012, 11:36
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 24369
Откуда: Москва-Варна
Благодарил (а): 3683 раз.
Поблагодарили: 8076 раз.

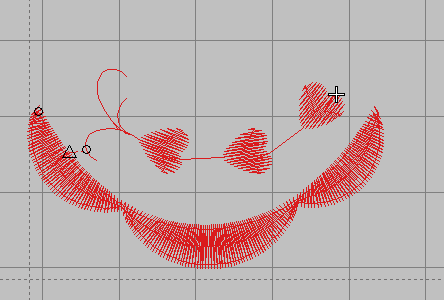

Следующее, что мы с вами сделаем это бордюр нашего мотива и частично создадим цветочный орнамент.
Вложение:
wilcom_ES_0136.png [ 14.24 КБ | Просмотров: 7968 ]

Для работы нам понадобиться умение создавать Motif и работа инструментом Input A
Если вы не знакомы с этими инструментами, то пока я готовлю урок рекомендую ознакомиться.

_________________

Купить оборудование для машинной вышивки =>
Купить стабилизаторы =>
Купить нитки и другое =>


По вопросам покупок оборудования и курсов:
Viber: +359894503197
WhatsApp: +79164645416
По всем другим вопросам пишите здесь, и соц.сетях


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 04 фев 2012, 00:54
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 24369
Откуда: Москва-Варна
Благодарил (а): 3683 раз.
Поблагодарили: 8076 раз.

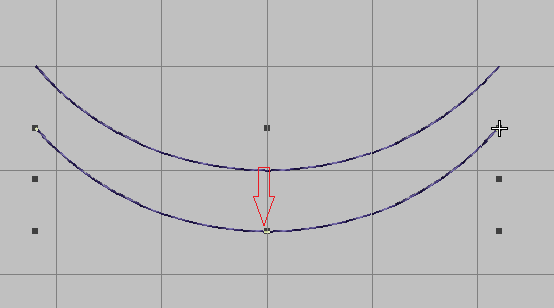

Создайте вторую вспомогательную линию, смещенную относительно первой на 3-5мм вниз.
Для этого выделите вспомогательную линию, нажмите комбинацию клавиш Ctrl+D (дубликат)
на клавиатуре нажмит стрелку вниз. Удерживайте стрелку пока линия не сместиться на нужное расстояние.
Вложение:
wilcom_ES_0138.png [ 14.63 КБ | Просмотров: 7860 ]


Наверное в данном примере использование направляющих не обязательно, при этом он на столько просто, что грех было не показать как работать с направляющими.

Немного болтовни: Направляющие нужны для выравнивания объектов и частей объектов относительно друг друга. В Wilcom имеется только два вида направляющих (горизонтальные и вертикальные)

Обратите внимание, вспомогательная линия, которую я создала, заменяет направляющую. В данном случае проще было создать ее, чем создавать множество направляющих.

Для удобства работы разместите две (а-б) направляющих, которые разделят вспомогательные линии примерно на три части.
Затем разместите еще две направляющих (с д) которые разделят уже имеющиеся части пополам.
Установите еще две направляющих по краям.

На панели инструментов выберите инструмент Input A.
Если вы не умеете им пользоваться посмотрите пожалуйста урок.

Затем создайте пары точек
1-2 - левая клавиша мыши
3-4 - правая
5-6 - левая
7-8 правая
9-10 левая
и так поочередно до пары точек 13-14

Нажмите Enter для завершения рисования объекта
Вложение:
wilcom_ES_0139.png [ 37.87 КБ | Просмотров: 7860 ]


Дважды кликните левой клавишей мыши по объекту вызывая окно со свойствам (Properties). Откройте вкладку Underlay (предварительная прострочка).

Underlay 1 - Center Run
Underlay 2 - Zig-Zag

Если вы ничего не знаете об Underlay наберите в правом верхнем углу нашего сайта, в поиске Яндекс запрос "предварительная прострочка" и почитайте.

Готов мотив.
Вложение:
wilcom_ES_0140.png [ 78.26 КБ | Просмотров: 7860 ]

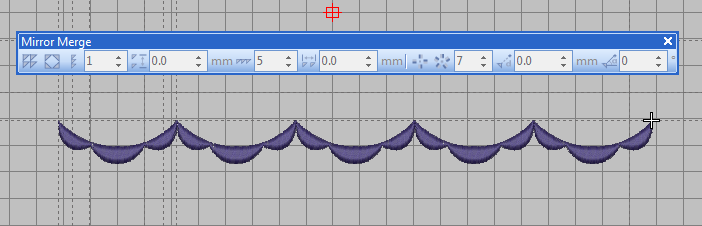

Чуть выше я описывала как создать 5 копий одного объекта. Воспользуйтесь полученными знаниями и создайте 5 копий...
Фестон готов, если нужен цветок удаляем копии и ждем продолжения...
Вложение:
wilcom_ES_0141.png [ 30.18 КБ | Просмотров: 7860 ]

_________________

Купить оборудование для машинной вышивки =>
Купить стабилизаторы =>
Купить нитки и другое =>


По вопросам покупок оборудования и курсов:
Viber: +359894503197
WhatsApp: +79164645416
По всем другим вопросам пишите здесь, и соц.сетях


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 31 янв 2015, 17:25
Не в сети
Аватара пользователя

Зарегистрирован: 08 дек 2014, 22:08
Сообщения: 283
Откуда: Польша
Благодарил (а): 269 раз.
Поблагодарили: 23 раз.
Спасибо, Лиза, за прекрасные уроки. Так интересно было создавать фестон инструментом инпут а. Он какой-то мистический. Главное знать в какую сторону поворачивать. :D Продолжение с цветком будет?
У меня появился вопрос. После предварительной прострочки нужно самой остановить машину и обрезать ткань или остановку можно в программе как-то обозначить?


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 31 янв 2015, 20:36
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 24369
Откуда: Москва-Варна
Благодарил (а): 3683 раз.
Поблагодарили: 8076 раз.
Можно сделать прострочку другим цветом и тогда машина сама остановится... А что там с цветком было? Я не помню...

_________________

Купить оборудование для машинной вышивки =>
Купить стабилизаторы =>
Купить нитки и другое =>


По вопросам покупок оборудования и курсов:
Viber: +359894503197
WhatsApp: +79164645416
По всем другим вопросам пишите здесь, и соц.сетях


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 31 янв 2015, 22:38
Не в сети
Аватара пользователя

Зарегистрирован: 08 дек 2014, 22:08
Сообщения: 283
Откуда: Польша
Благодарил (а): 269 раз.
Поблагодарили: 23 раз.
Liza Prass писал(а):
Фестон готов, если нужен цветок удаляем копии и ждем продолжения...
Вложение:

Вот тут.
Как можно направляющие убрать? Много наставила.


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 01 фев 2015, 12:41
Не в сети
Консультант по оборудованию
Аватара пользователя

Зарегистрирован: 28 дек 2005, 17:24
Сообщения: 6021
Откуда: Италия
Благодарил (а): 959 раз.
Поблагодарили: 2259 раз.
Susila писал(а):
Liza Prass писал(а):
Фестон готов, если нужен цветок удаляем копии и ждем продолжения...
Вложение:

Вот тут.
Как можно направляющие убрать? Много наставила.

В режиме Reshape Object. Выделить одну из точек лишней направляющей и нажать Delete на клавиатуре. Здесь тема про панели и инструменты программы Wilcom.

_________________
Просьба писать вопросы на форуме, ответы на них могут быть полезны и другим пользователям.
Brother Innov-is 4000 - в прошлом. Brother Innov-is Ie, Brother Innov-is 250, Brother 4234D, Brother 2340CV.


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 08 фев 2015, 11:29
Не в сети
Аватара пользователя

Зарегистрирован: 08 дек 2014, 22:08
Сообщения: 283
Откуда: Польша
Благодарил (а): 269 раз.
Поблагодарили: 23 раз.
Как можно отрезать половинку фалды фестона? Нужно для стыковки. Прбовала подтянуть референсные точки, получился острый угол.


Вложения:
feston.jpg [ 3.6 КБ | Просмотров: 5471 ]
Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 08 фев 2015, 20:08
Не в сети
Консультант по оборудованию
Аватара пользователя

Зарегистрирован: 28 дек 2005, 17:24
Сообщения: 6021
Откуда: Италия
Благодарил (а): 959 раз.
Поблагодарили: 2259 раз.
Susila писал(а):
Как можно отрезать половинку фалды фестона? Нужно для стыковки. Прбовала подтянуть референсные точки, получился острый угол.

Использовать инструмент нож или удалить лишние референсные точки так, чтобы остался ровный край.

_________________
Просьба писать вопросы на форуме, ответы на них могут быть полезны и другим пользователям.
Brother Innov-is 4000 - в прошлом. Brother Innov-is Ie, Brother Innov-is 250, Brother 4234D, Brother 2340CV.


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 08 фев 2015, 22:15
Не в сети
Аватара пользователя

Зарегистрирован: 08 дек 2014, 22:08
Сообщения: 283
Откуда: Польша
Благодарил (а): 269 раз.
Поблагодарили: 23 раз.
Риска, а где можно посмотреть, как с инструментом нож работать?


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 09 фев 2015, 14:11
Не в сети
Консультант по оборудованию
Аватара пользователя

Зарегистрирован: 28 дек 2005, 17:24
Сообщения: 6021
Откуда: Италия
Благодарил (а): 959 раз.
Поблагодарили: 2259 раз.
Susila писал(а):
Риска, а где можно посмотреть, как с инструментом нож работать?

Ссори, отвечу вопросом на вопрос. У вас какая версия Wilcom? У меня 1,5 и инструмент нож находится в боковой правой панели инструментов, третья иконка сверху в первом ряду инструментов.

_________________
Просьба писать вопросы на форуме, ответы на них могут быть полезны и другим пользователям.
Brother Innov-is 4000 - в прошлом. Brother Innov-is Ie, Brother Innov-is 250, Brother 4234D, Brother 2340CV.


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 09 фев 2015, 20:05
Не в сети
Аватара пользователя

Зарегистрирован: 08 дек 2014, 22:08
Сообщения: 283
Откуда: Польша
Благодарил (а): 269 раз.
Поблагодарили: 23 раз.
Та же самая версия. Нож вижу..Или им как обычно 2 референсные точки и ентер?


Вернуться к началу
 Профиль Отправить личное сообщение


Непрочитанное сообщениеДобавлено: 09 фев 2015, 20:16
Не в сети
Консультант по оборудованию
Аватара пользователя

Зарегистрирован: 28 дек 2005, 17:24
Сообщения: 6021
Откуда: Италия
Благодарил (а): 959 раз.
Поблагодарили: 2259 раз.
Susila писал(а):
Та же самая версия. Нож вижу..Или им как обычно 2 референсные точки и ентер?

Оно самое :D

_________________
Просьба писать вопросы на форуме, ответы на них могут быть полезны и другим пользователям.
Brother Innov-is 4000 - в прошлом. Brother Innov-is Ie, Brother Innov-is 250, Brother 4234D, Brother 2340CV.


Вернуться к началу
 Профиль Отправить личное сообщение

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 20 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 8


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
