В этом теме будет вестись повествование о том, что такое узел (референсная точка) и сегмент.
Поскольку именно на этих двух понятиях базируется создание векторных объектов и объектов вышивки с помощью инструментов доступных в программе.
Форму любого объекта определяет контур (путь) состоящий из сегментов и узлов. П
ПУТЬ
уть может быть замкнутым (объекты нарисованные инструментом Complex Fill, Fusion Fill) и разомкнутым (объекты нарисованные инструментом Run)
Объект может содержать несколько путей. Примером такого объекта являются объекты Complex Fill с отверстиями, и объекты объединенные с помощью функции Brunching

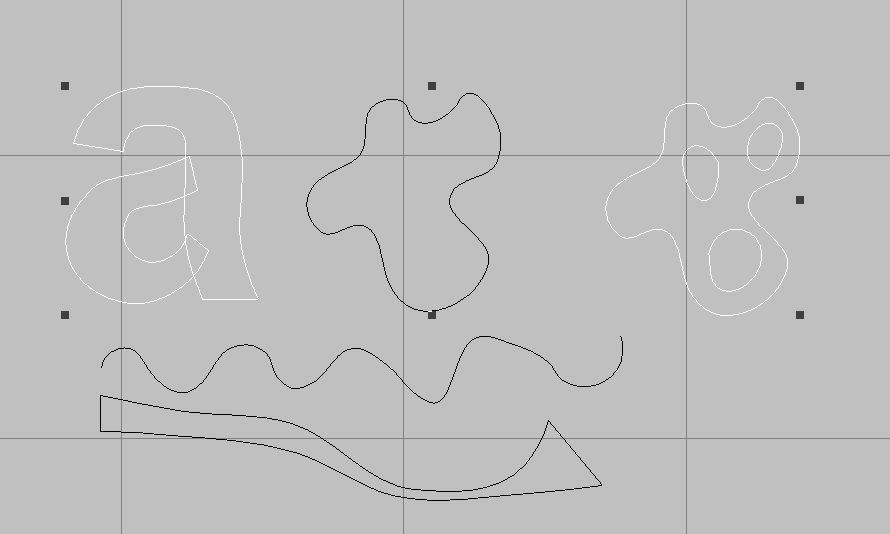

На картинке ниже черный контур имеют объекты с одним путем, белый контур у объектов с несколькими путями.
Вложение:
уроки wilcom (520).png [ 22.28 КБ | Просмотров: 8632 ]
Рисование в программе Wilcom происходит следующим образом.
Пользователь выбирает один из инструментов для создания объекта переносит курсор мыши на рабочее поле и нажатием правой или левой клавишей мыши создает узлы (точки), между которыми программа автоматически создает сегменты (линии).
Вложение:
уроки wilcom (521).png [ 7.34 КБ | Просмотров: 8632 ]
СЕГМЕНТ и УЗЕЛ
Сегмент – это часть пути лежащий между двумя узлами. Например, треугольник состоит из трех узлов и трех сегментов, окружность состоит из двух узлов и двух сегментов, объект имеющий сложную форму, как правило имеет множество узлов и сегментов.

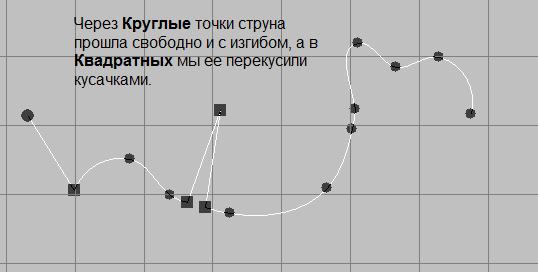

Узел - это круглая или квадратная точка на экране монитора видимая только при создании объекта и в режиме редактирования (Reshape Object). Узел создает пользователь, кликая по экрану рабочей области левой или правой клавишей мыши.

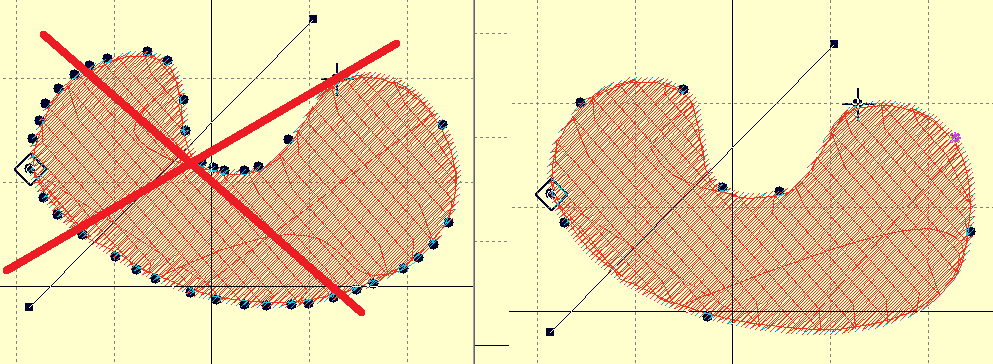

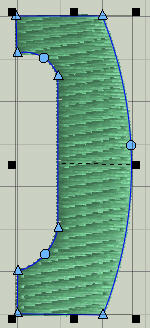

Вложение:
уроки wilcom (522).png [ 20.23 КБ | Просмотров: 8632 ]
