Wilcom-по русски! Создание гладьевых валиков. Часть I. "Input C"

Всего 2 264 просмотр(ов)
Поделиться:

Автор: Лиза ПРАСС

Гладьевые валики созданные с помощью инструмента Input C – основная составляющая шевронов (окантовка), текстовых надписей (детали букв), дизайнов аппликации (обрамляющий гладьевой валик), а также ришелье и кружев, поэтому умение работать с ним будет полезно каждому осваивающему работу в вышивальной программе...


В программе Wilcom создание гладьевых валиков (вообще-то их название columns - колонка, но мы привыкли к валикам) поделено на три категории.

Создание валиков с фиксированной шириной

Создание валиков с изменяемой шириной

Создание асимметричных валиков

Поговорим о них по порядку...

СОЗДАНИЕ ВАЛИКОВ С ФИКСИРОВАННОЙ ШИРИНОЙ
Эта роль отдается инструменту Input С. Хотя если вы почитаете наше обсуждение на форуме в теме Урок 3, вы поймете, что не все так однозначно. Тем не менее, прежде чем нарушать правила надо их выучить, поэтому вы сейчас запомните что: ВАЛИКИ С ФИКСИРОВАННОЙ ШИРИНОЙ РИСУЮТСЯ ИНСТРУМЕНТОМ INPUT C

Конец и начало объекта созданного с помощью инструмента Input C имеет всегда обрезанный ровный край, заливка располагается параллельно краям и автоматически распределяется по всей длине объекта.

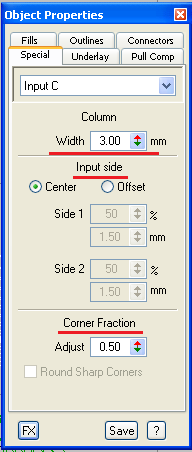

У гладьевого валика созданного с помощью Input C есть четыре основных изменяемых параметра:

  1. Column Widht - ширина гладьевого валика
  2. Input Side - смещение заливки относительно нарисованной линии (контур)
  3. Corner Fraction - формирование угла
  4. Round Sharp Corner - так же отвечает за формирование угла

. Smart Corner - формирование угла в объектах

Форму гладьевого валика вы определяете при рисовании. Его форма - это всегда линия:

  • изогнутая
  • ломаная
  • прямая

Все остальные настройки касаются примененной к объекту стежковой заливки.

Прежде чем мы пойдем дальше, предлагаю вам посмотреть видео-урок по работе в программе

"Как рисовать объекты с помощью инструмента Input C" (скачать)

Просмотрев ролик вы научились создавать объекты и менять в них стежковую заливку. О настройках стежковых заливках мы поговорим позже, пока я предлагаю вам просто пробовать менять те или иные параметры обращая внимание на то, что происходит на рабочем поле.

В задачу данного урока входит полное освещение настроек связанных с объектом созданным с помощью инструмента Input C.

Продолжаем:

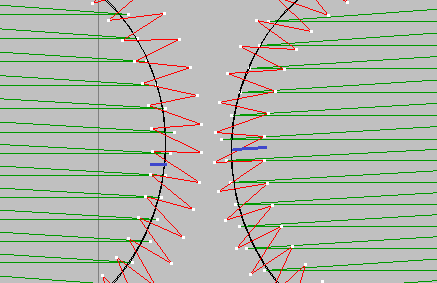

Смещение заливки в гладьевом валике Input C с помощью настроек.

По-умолчанию, стежковая заливка располагается параллельно нарисованному контуру с одинаковым отступом с каждой стороны.

При этом бывают случаи, когда необходимо сместить стежковую заливку относительно контура, например, чтобы она чуть больше, или чуть меньше легла на другой объект вышивки.

Вложение:

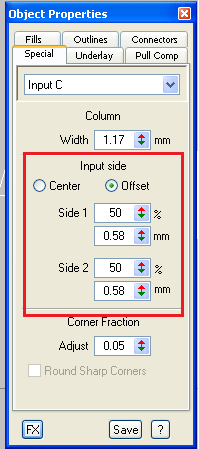

Вы можете установить это значение в процессе рисования объекта, как показано в видео-уроке по работе с инструментом, или закончить рисование и зайти в свойства объекта.

Вложение:

Center - означает что заливка будет проходить с равным смещением по обе стороны созданного контура.
Offcet - сместиться в указанную вами сторону. В данном случае, параметр Offcet достаточно установить для одной из сторон и программа автоматом пересчитает смещение для другой стороны. Если вам удобно указывайте смещение в процентном соотношении или в миллиметрах. Разницы особой нет.

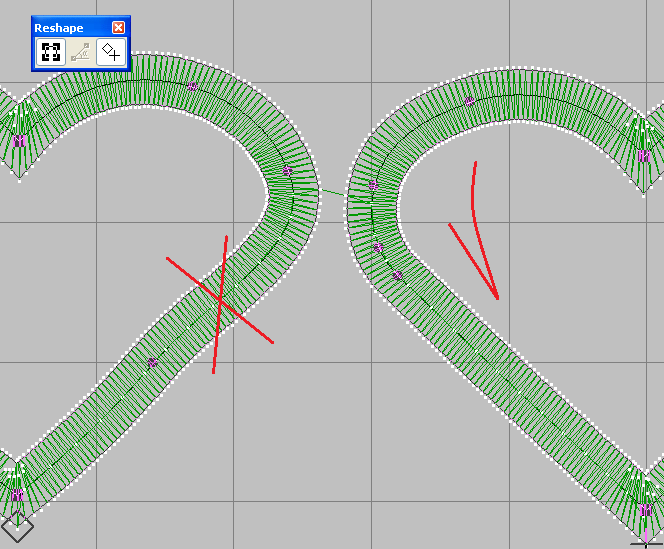

Обращаю ваше внимание на то, что гладьевой валик созданный с помощью Input C "мальчик чувствительный к узлам и крайне нервенный". Чем меньше вы используете референсных точек, тем ровнее ваш валик, особенно это касается применения точек на прямых участках.

Создавая этот объект обращайте внимание на форму гладьевого валика на его изгибистрость (слово-то какое веселое!)
Постарайтесь расположить референсные точки поближе к друг-другу в районе, где происходит изгиб, оставив прямую часть без узлов.
Если для формирования изгиба достаточно двух точек, то не переусердствуйте кучкая их в одном месте. В общем практика, практика и еще раз практика.

Вложение:
