СТЕЖКОВЫЕ ЗАЛИВКИ SATIN и TATAMI

Логично будет начать беседы о стежковых заливках в вышивальных программах с обсуждения наиболее часто используемых.


В девственном виде, при настройках программы по-умолчанию, эти две заливки сильно отличаются друг от друга.

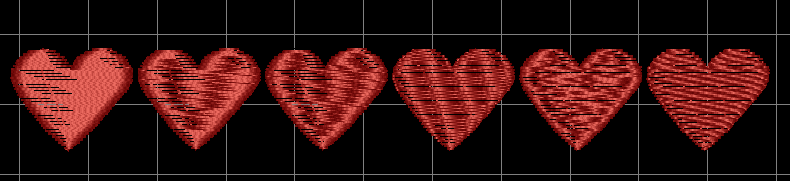

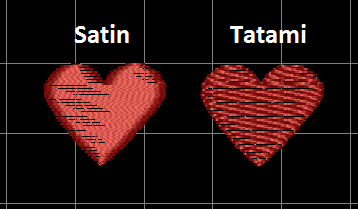

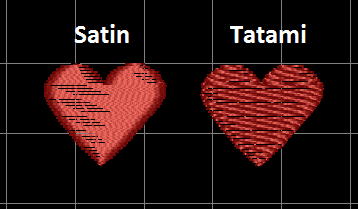

Satin (в дальнейшем сатин) – это плотно уложенные, параллельные ряды стежков. Рис. слева
Tatami (в дальнейшем татами) - это параллельно уложенные строчки

Если мы окунемся в ручную вышивку, то заливка сатин будет соответствовать в ручной вышивке "глади", а заливка татами, скорее всего, имеет отношение к "плоской глади". Между этими двумя заливками существует целая градация:
счетная гладь, выпуклая гладь, атласная гладь и так далее. Многовековая история вышивки постаралась создать копилку всевозможных швов, которые в чем-то похожи, но при этом по-разному называются даже в соседних городах и селах.

Так вот, возвращаясь к нашей машинной вышивке и заливкам: большую часть этих швов, которые воспроизводятся на вышивальной машине, можно уместить между двумя основными заливками сатин и татами, и отобразить с помощью настроек. И все это будет называться одним словом ГЛАДЬ


Все различия в стежковых заливках создаваемых в вышивальных программах формируются за счет расположения проколов иглы. Это основной глубокий половой смысл настроек, о которых мы будем говорить в этой теме.
На картинке ниже проколы иглы обозначены белыми точками. Чтобы их увидеть. необходимо на панели Standard отключить 3D View и включить Show Needle Point

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

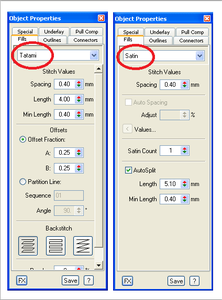

Основные настройки заливок татами и сатин выглядят следующим образом.


Эти окна называются Свойства Объекта (Object Properties) вкладка Fills (Заполнение или заливка) говорит о том, что вы находитесь в настройках свойств объекта отвечающих за стежковую заливку.

(продолжение следует)

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

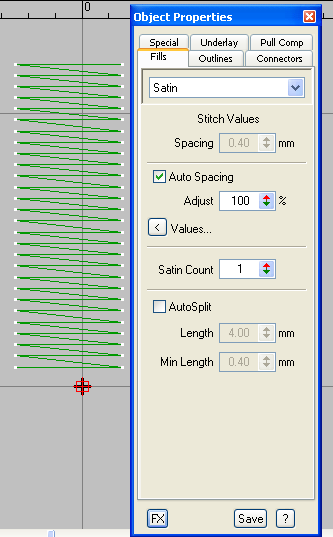

ЗАЛИВКА SATIN
мы говорим сатин, подразумеваем гладь.

Гладь представляет собой череду плотно уложенных стежков.
По-умолчанию параметр Spacing, который стало принято переводить как Плотность, имеет значение 0.4мм.
Это значит, что каждый новый стежок (расстояние между проколами с одной стороны) программа образует соблюдая расстояние в 0.4мм

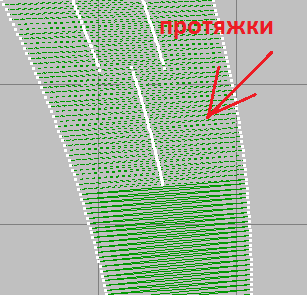

Заливка Satin имеет ограничение по длине стежка, длина стежка может колебаться в среднем от 0.5 до 12мм. Череда стежков меньшей длины вряд ли будет смотреться красиво, стежки большей длины будут провисать и программа воспримет их как протяжки.


Пример. С помощью инструмента Input C создайте объект шириной 0.3 мм, 1мм, 5мм и 13мм. Вышейте их и посмотрите что у вас получилось. "Проба пера" сформирует в вашем сознании понятие допустимой ширины гладьевого валика.

Возникает вопрос: Что же делать, если нам нужно создать гладьевой валик в самом широком месте 20 мм в самом узком 0.1мм, при этом заливка Tatami нас не устраивает?


Продолжение позже. Я пошла смотреть сериалы...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Итак, гладьевой валик, который мы создали в самом широком месте равен 20мм. Стежки такой длины будут провисать. Не разумно создавать их, если нет на это надобности.

Чтобы устранить слишком длинные стежки в настройках стежковой заливки Satin имеется параметр: Auto Split

Auto Split - автоматическое деление длинных стежков на короткие.

Выделите объект, или группу объектов с заливкой Satin и активируйте Auto Split поставив галочку в окошке.

Программа, ориентируясь на параметры указанные в графах Length и Min.Length разобъет длинные стежки на части, создав дополнительные проколы.

Length - длина стежка
Min.Length - минимальная длина стежка.

Допустим мы имеем объект в котором присутствуют стежки = 20мм. Нас это не устраивает. Мы хотим, чтобы длина стежка не превышала 6мм.

Для этого, в графе Length устанавливаем значение 6.

Следует также помнить, что есть такое значение как минимальная длина стежка... (допишу чуть позже...)

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Параметр Min.Length определяет минимальный стежок. Стежки меньше указанного значения программа образовывать не будет. Как правило, эти стежки располагаются по краю.

Деление большого стежка с помощью Auto Split чем-то похоже на деление с остатком. Имеем стежок в 22мм. Нам необходимо, чтобы этот стежок был разбит на части по 6мм с минимальным значением 3 или на стежки по 5 мм...

В первом случае мы получим на линии три стежка по 6мм и один 4мм
Во втором скорее всего 5 стежков по 5 с небольшим мм. Программа раскидает остаток по всем стежкам.

Деля на короткие стежки следующую строчку, программа ориентируется на предыдущую и немного меняет размерность стежков, чтобы сохранить "хаос" и не создать ровные гладьевые валики.

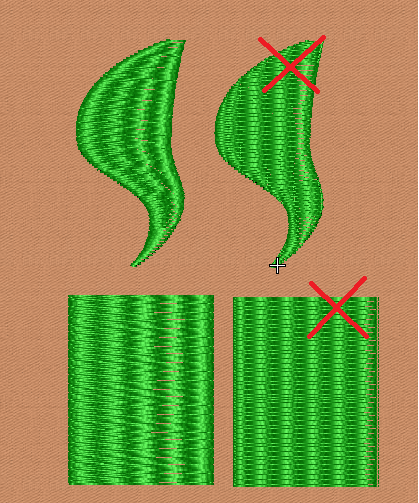

Несмотря на то, что основное назначение Auto Split это создавать более менее беспорядочные проколы, во избежании создания ровной линии, все таки на больших объектах с правильной формой (рисунок выше, прямоугольник) Auto Split не справляется и образует волны.
И в некоторых случаях, для сохранения эффекта объема заливки Satin возможно придется обратиться к заливке Tatami с ее настройками, о которых мы поговорим позже.


З.Ы. Вообще тема сохранения эффекта объема заливки Сатин при делении больших стежков на малые обширна. Я бы назвала ее : Борьба с образованием гладьевых валиков на больших площадях...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

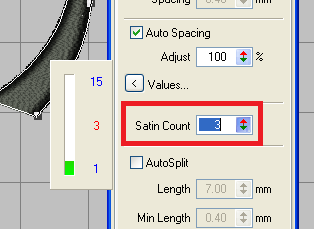

У заливки Satin (Сатин), есть еще две настройки, о которых мы не говорили. Это Satin Count и Values (Auto Splasing).


Satin Count отвечает за то, сколько раз будет прошит стежок (значения не четные)

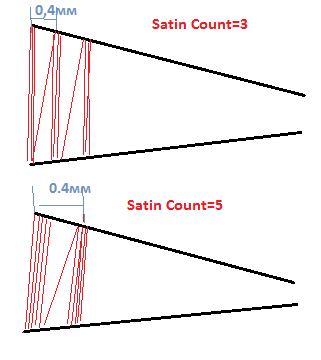

Пример:


На рисунке я расположила стежки рядом, чтобы вам их было видно, на самом деле стежки будут располагаться друг над другом, игла сделает проколы в одном месте, поэтому в программе вы разницу в настройках не увидите.

Для понимания проделайте следующее: Создайте 3 гладьевых валика с заливкой Satin Spasing (Плотность)=1-1,5мм. Установите валикам значение Satin Count равное 1,3 и 5
Сохраните дизайн в формате понятном вашей вышивальной машине и вышейте.


Autо Spasing - (чуть позже)

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Спасибо огроменное за такие очень понятные объяснения по заливкам.

Пожалуйста, Максим!

Итак, наступило "чуть позже" и мы продолжаем разбираться с заливками...

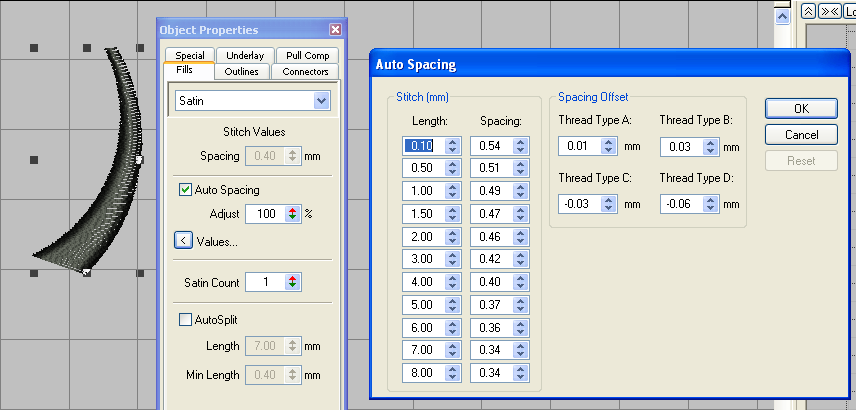

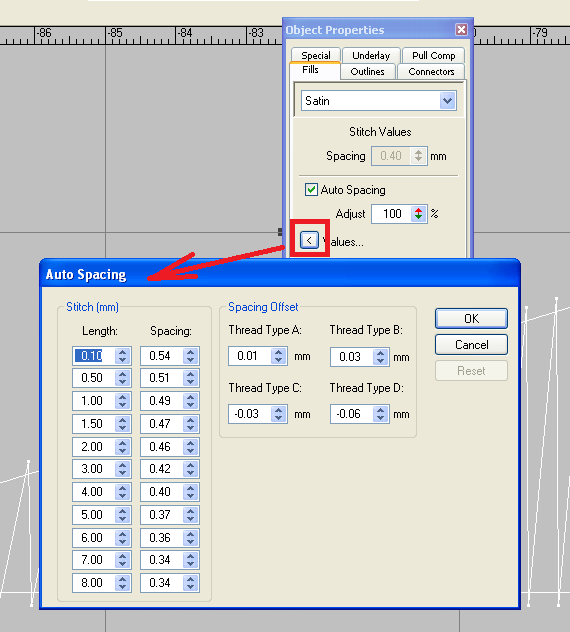

Auto Spaсing - параметр определяющий, как будет меняться плотность при сужении гладьевого валика. Сделано это для того, чтобы в особо узких местах не было слишком много стежков. В программе Wilcom заложена вполне разумная формула для автоматического изменения плотности, где прописано как менять плотность в зависимости от длины стежка.

Предлагаю взять за догму, что в большинстве случаев Auto Spasing есть гуд, если ваш гладьевой валик широкий с одной стороны и узкий с другой
Смотрим на картинку ниже

Плотность стежковой заливки в данном случае по умолчанию 0.4мм, при этом включен Auto Spacing и программа, формируя заливку в узком месте меняет плотность застила на меньший, ориентируясь вот на эту формулу, о которой упомянула выше.

чем меньше длина стежка - тем меньше плотность, расстояние между стежками больше.

Казалось бы что об этом говорить, но есть одно но. Большинство пользователей забывают про этот параметр, когда меняют плотность заливки...

Они отключают Auto Spasing и меняют плотность вводя цифровое значение в поле Spacing. В результате плотность становится одинаковой на всем протяжении объекта. Если пользователь делает сие сознательно - это одно, если на автомате и не задумываясь - совсем другое....

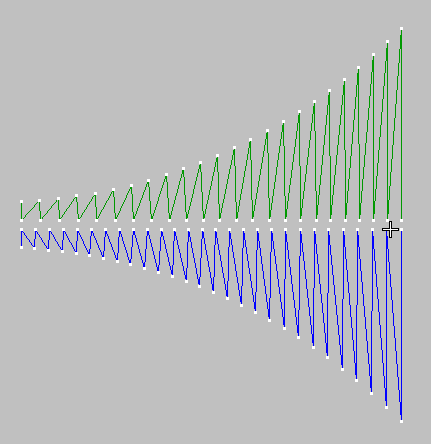

На рисунке ниже вы видите один и тот же объект с одинаковой плотностью, но в верхнем объекте включен параметр Auto Spacing, а в нижнем отключен.

Изменения на первый взгляд не значительные, но при вышивании подобных объектов (сужающийся плотный гладьевой валик) они очень даже имеют значение.

В общем, если вы хотите изменить плотность объекта и при этом сохранить функцию Auto Spacing, то менять ее следует в процентном соотношении.

Как рассчитать плотность:
Плотность 0.1мм = Adjust 25%

Дальше все просто
Если вам нужна плотность 0.5 то умножьте 25х5=125
Если нужна плотность 0.6 умножьте 25х6=150

Теперь вы сможете получить желаемую плотность и сохранить автоматическое изменение в особо узких местах.

Постепенно работая с параметром Adjust вы привыкните какое значение надо вводить чтобы получить желаемую плотность объекта, не так уж много значений у плотности...

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Вы уже в курсе как измеряется плотность стежковой заливки. И когда видите Spacing = 0.4мм понимаете о чем речь.

Как говорилось выше Spacing - это не совсем плотность это расстояние между стежками. При этом мы привыкли переводить этот параметр как плотность и порой возникаю недоразумения. Следует внимательно относиться к тому что вам пишут.

Например
Вы создали объект и установили Spacing - 0.5mm
Вас попросили УВЕЛИЧИТЬ плотность, т.е. сделать плотнее, и в этом случае вы должны УМЕНЬШИТЬ значение Spacing.

Если вас попросили УМЕНЬШИТЬ плотность, т.е. сделать вышивку менее плотной, то в этом случае вы должны УВЕЛИЧИТЬ значение Spacing

Вот такие парадоксы рождает неправильный перевод. Поэтому я против переводов, особенно левых от балды.

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Лиза, принимайте новенькую ученицу в свои ряды.
Большущее спасибо за столь подробную инструкцию по настройке стежковой заливки Satin.
В душе весна, а всё потому, что Лиза открывает глаза на тонкости работы в WILCOME.
Низкий поклон Вам, Лиза

_________________
Мои рабочие лошадки:
Janome Memory Craft 6600P
Brother Innov-is 700E ІІ
Janome My Lock 784

Добро пожаловать!

_________________

По вопросам записи на курсы
+7(916)707-5734 (WhatsApp, Viber, Telegram)

Лиза, разбирала тему по настройке сатина, огромная Вам благодарность за доходчивые разъяснения. Пытаюсь уложить в голове все прочитанное. Здорово, что есть такой форум, где нам новичкам можно получить ответы на возникающие вопросы. Вы замечательный преподаватель! Еще раз СПАСИБО!

Спасибо, за уроки!! Со второго прочтения более менее разобрался (мозги уже дубовые, надо почаще разминать ). Я хотел спросить о "домашнем задании", которые Вы предлагаете вышить -

я сделал их в программе, но в самой программе они выглядят одинаково. На самой вышивке можно будет увидеть разницу?

Takker, конечно, вы увидите разницу при вышивании. В программе этого не увидишь, потому что стежки ложатся друг на друга, прокол в прокол. Это нужен какой-то 3d редактор вышивки, чтобы просмотреть в объеме под разными ракурсами. Попробуйте вышейте образцы, чем больше значение Satin Count - тем плотнее и объемнее застил

_________________
Учу совмещать нейросети и машинную вышивку

Ната Белошвейка, спасибо!!!! Я уже сейчас, кажется немного понял. Делал уже вышивку сатиновых валиков - настройки стояли по умолчанию, ведь еще не знаю какие надо (не терпится же поскорее), так вот - сатиновые валики получились какие-то плоские, а шрифты забитые в машину по умолчанию - выпуклые (хм, или я путаю плотность, объем с не знаю как бы это назвать, когда валик выглядит вроде как выпуклым и это зависит от настроек натяжки верхней и нижней нити ) . Я задавался вопросом - почему?!! Сейчас потихоньку "развидняется" - уроки Liza Prass сейчас прохожу, вчитываясь в каждое слово, т.к. понял - методом "тыка", далеко не уедешь..
Вышью обязательно, спасибо за ответ!!!
