Offset Object и прочие оббежки

Liza Prass

Опять таки начну с базы, а дальше если надо, пойдут вопросы.
Создаем объект, например Complex Fill (F11) Затем выделяем его. Жмем комбинацию клавиш Ctrl+E и в открывшемся меню выбираем Offset(седьмая строчка сверху) Жмем ее и видим вот такое окошко.

коротко о настройках:
Type
Side of segment - оббежка будет расположена вне выбранного объекта
Enclosed Segment - оббежка будет расположенна как внутри, так и снаружи выбранного объекта
Corner Shape
Miter - над углами оббежка будет образовывать углы
Round - там где углы она будет образовывать закругления
Bevel - на а в этом случае угол будет скошенным(см.рисунок)

End
Если ваша фигура не замкнутая, то
None - оббежка будет парралельна вашей не замкнутой фигуре и тоже не будет замыкаться
Miter -
Round
Bevel
ох, ну не знаю как правильно описать.. гляньте на рисунок там все понятно, потом сгенерю предложение :0))) Оббежка примет форму как нарисовано на рисунке :0))))
Area Offset - отвечате за то будет ваша оббежка замкнутой или нет
Specify Distance - расстояние на котором будет располагаться оббежка ( можно выставлять отрицательные значения например -1.23мм)
Copy Offset - если не поставите галочку, то оббежка будет создана из вашей фигуры.
Выставили параметры и жмем Ок. Затем жмем комбинацию клавиш Ctrl + E и в открывшемся меню ищем Convert Segment to дальше выбираем будет она блестками, или татамофигурой...

Liza Prass

Чтобы создать оббежку (Stail Border) вокруг Complex Fill объекта достаточно нарисовать его, выделить и нажать клавиши Shift+B Так глаголит мануал. А чет у меня не выходит. Оббежка завсегда остается не замкнутой. Что я не так делаю?
*Как исправить это потом и как сделать по другому я знаю. Мне интересно что я не так делаю... :0(((

Сибирячка

Забава, надо предварительно поставить галочку "Area Offset - отвечате за то будет ваша оббежка замкнутой или нет". Я там галочку поставила и удачно замкнула с комбинацией Shift+B

Liza Prass

Это где, Оль?

Liza Prass

Оль, ты не о том это я знаю, вон там наверху все описала. Я про другое.

larisa

Извините, что вмешиваюсь, но у меня в свойствах Offset галочка у "Area Offset " не стоит, а оббежка получается замкнутой :wink:

Liza Prass

С Area щас разберемся, может я там что и напутала...

Я то про другое спрашивала, я имела в виду, не Offset а гладьевой валик вокруг Complex Fill. В первом случае Offset это отдельный элемент, во втором случае это один объект изменяя форму Complex Fill мы изменяем форму гладьевого валика (Input C)

Liza Prass

Проверила... ничего не знаю... я все правильно поняла, если не ставить галочку возле Area Offset этот самый оффсет будет не замкнутым. :0)))))

larisa

Zabava писал(а):

Чтобы создать оббежку (Stail Border) вокруг Complex Fill объекта достаточно нарисовать его, выделить и нажать клавиши Shift+B Так глаголит мануал. А чет у меня не выходит. Оббежка завсегда остается не замкнутой. Что я не так делаю?
*Как исправить это потом и как сделать по другому я знаю. Мне интересно что я не так делаю... :

Вот я все сделала один в один и оббежка замкнутая, не знаю почему у тебя нет

Liza Prass

Всё, я разобралась. Если мы рисуем прямоугольный объект ABCD и нажав правую кнопку мыши предлагаем программе самой завершить фигуру, то созданная потом оббежка будет не замкнутой, а если мы рисуем фигуру ACBDE причем последняя точка E совпадает с точко A то оббежка будет замкнутой. Уф-ф-ф а то я тут вскрылась :0)))

Сибирячка

Не успела знаниями хвастануть....
Вроде здесь всё ясно....

ritaPT

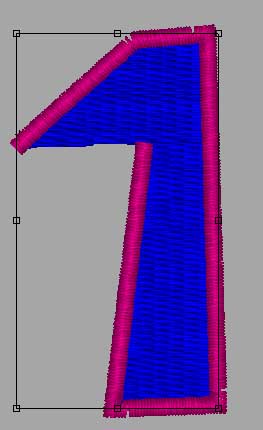

Подскажите пожалуйста как мне в этой фигуре избежать двойного наложения оббежки по-центру?
и можно ли оббежку переключить на другой цвет? и ещё я в обрисовке не прорисовала закруглённые углы во второй части буквы не получается исправить это только рисовать заново нужно?
СПАСИБО

Iryna Lysytsia

ritaPT попробуйте вставлять фото через вот этот ресурс. А в форум у вас не получаеться вставить скорее всего потому что размер загружаемого фото превышает максимальный размер.
http://www.radikal.ru/

ritaPT

Riska спасибо огромное

здесь наверное не рассмотреть

оббежка получилась разного размера с одной стороны идёт уже строка с дугой шире, должен же наверное где-то устанавливаться размер :roll:

Liza Prass

Посмотрите тему как создавать принтскрины с экрана.
http://broidery.ru/index.php?name=PNphp ... 1347#31347

по картинке можно только догадываться, как может оббежка с другой стороны быть шире немного не понятно. Если оббежка создана с помощью инструмента Run, Input C и т.д., то она по определению не может быть шире с другой стороны.

Приложите по возможности файл с этой буквой
