 Заголовок сообщения: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 12 апр 2011, 11:14
Не в сети

Зарегистрирован: 03 окт 2010, 18:08
Сообщения: 7
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Brother super galaxie 3000 заклинило вал. Мне кажется перескочил ремень который соединяет два вала. разобрал и почистил все от ниток и пыли теперь вал проворачивается без усилий, но встал вопрос как теперь выставить верхний и нижний вал а также шестерёнку червячной передачи под челноком ?


Вернуться к началу
 Профиль Отправить личное сообщение


 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 12 апр 2011, 18:54
Не в сети
Аватара пользователя

Зарегистрирован: 24 янв 2007, 22:03
Сообщения: 237
Откуда: Москва
Благодарил (а): 26 раз.
Поблагодарили: 76 раз.
В библиотеке есть документация, а на странице 13 показаны положение валов

_________________
Ремонт швейной и вышивальной техники


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 12 апр 2011, 21:22
Не в сети

Зарегистрирован: 03 окт 2010, 18:08
Сообщения: 7
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Уже скачал , но там плохо видны метки особенно нижний вал.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 12 апр 2011, 21:36
Не в сети
Аватара пользователя

Зарегистрирован: 24 янв 2007, 22:03
Сообщения: 237
Откуда: Москва
Благодарил (а): 26 раз.
Поблагодарили: 76 раз.
смотрите на положение штифта крепления эксцентрика обрезки.
Более точно положение на 14 странице

_________________
Ремонт швейной и вышивальной техники


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 13 апр 2011, 19:13
Не в сети

Зарегистрирован: 03 окт 2010, 18:08
Сообщения: 7
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Спасибо за ответ. Разобрался. А есть на машинку схема смазки, и чем лучше смазывать?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 30 апр 2011, 21:20
Не в сети

Зарегистрирован: 03 окт 2010, 18:08
Сообщения: 7
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.

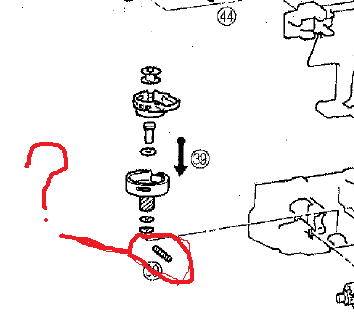

Новая проблема, на рисунке болтик (выд. красным) постоянно откручивается и как следствие на челноке большой шат и верхняя нить наматывается на нижнюю шпульку. Как его регулировать? Между болтом и валом не должно быть какой то прокладки ? Помогите а то жена уже задолбала.


Вложения:
болтик.png [ 9.61 КБ | Просмотров: 1350 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 01 май 2011, 23:08
Не в сети
Железная Леди
Аватара пользователя

Зарегистрирован: 23 авг 2005, 20:23
Сообщения: 2202
Откуда: Эстония
Благодарил (а): 302 раз.
Поблагодарили: 424 раз.
stepan70 писал(а):
Новая проблема, на рисунке болтик (выд. красным) постоянно откручивается и как следствие на челноке большой шат и верхняя нить наматывается на нижнюю шпульку. Как его регулировать? Между болтом и валом не должно быть какой то прокладки ? Помогите а то жена уже задолбала.


Нет, не должно, болт должен крепко прижимать к валу, промойте от смазки и его и внутреннюю резьбу, куда вворачивается. Если это под внутренний ключ шестигранник - проверьте на трещины, бывают очень мелкие, почти не увидеть без сильной лупы.

_________________
Были: Husqvarna Rose, Pfaff 7570, Artista 180, Pfaff 2170. Есть: Artista 200, Singer XL-400.
Марина, и можно на "ты"


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 02 май 2011, 08:41
Не в сети

Зарегистрирован: 03 окт 2010, 18:08
Сообщения: 7
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Спасибо буду смотреть.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 02 май 2011, 23:17
Не в сети

Зарегистрирован: 03 окт 2010, 18:08
Сообщения: 7
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Разобрался, на рисунке стрелкой указано место где заклинило. Почистил, смазал дожал болтик и все ок.


Вложения:
болтик.png [ 12.31 КБ | Просмотров: 1288 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 03 май 2011, 09:18
Не в сети
Железная Леди
Аватара пользователя

Зарегистрирован: 23 авг 2005, 20:23
Сообщения: 2202
Откуда: Эстония
Благодарил (а): 302 раз.
Поблагодарили: 424 раз.
А разве в центре челнока нет маленького отверстия для смазки? Если смотреть сверху.Обычно если вынуть шпульное гнездо (пластмассовое), то это отверстие становится доступным, в некоторых машинах его видно даже через шпульное гнездо (шпульный колпачок)

_________________
Были: Husqvarna Rose, Pfaff 7570, Artista 180, Pfaff 2170. Есть: Artista 200, Singer XL-400.
Марина, и можно на "ты"


Вернуться к началу
 Профиль Отправить личное сообщение


 Заголовок сообщения: Re: Brother super galaxie 3000 заклинило вал.
Непрочитанное сообщениеДобавлено: 03 май 2011, 09:20
Не в сети

Зарегистрирован: 03 окт 2010, 18:08
Сообщения: 7
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
Маленького отверстия нет.
