1. На панели инструментов выберите Plyline и создайте вершину треугольника

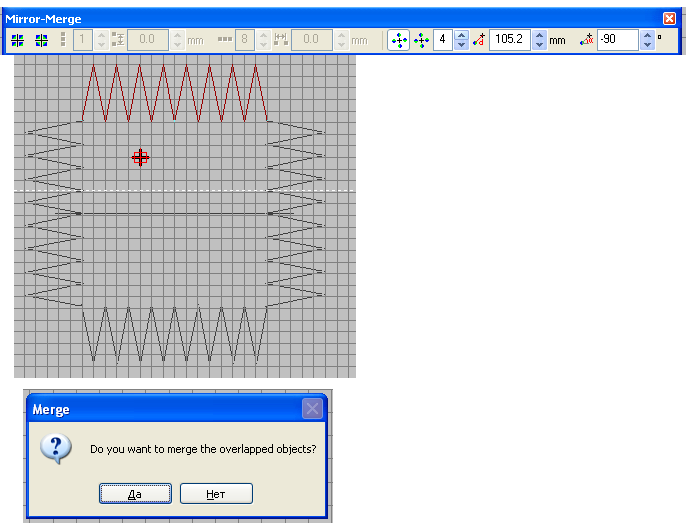

Выделите объект и на панели Mirror-Merge нажмите Array введите значения показанные на картинке и нажмите Enter.
На предложение программы объединить объекты в один (Do you want to merge... ) скажите Да.
Вложение:
lesson_wilcom(526).png [ 54.58 КБ | Просмотров: 5402 ]
2. Выделите объект и на панели Mirror-Merge выберите Калейдоскоп. Введите значение 4 (количество элементов для копирования). Расположите объекты так, чтобы они соприкасались (как показано на рисунке) и нажмите Enter. На предложение программы объединить объекты в один скажите Да.
Примечание: Можно располагать, а можно все высчитывать. Делается это просто, зато результат точный и не надо тыкаться. У выделенного объекта есть размер по ширине и высоте. Разделите на 2 ширину и высоту, сложите между собой эти параметры и введите их в графу /
d в графу значение угла введите -90. Нажмите Enter
Если вы пару раз посчитаете соединение объектов, дальше для вас это не будет составлять проблемы, будете точно знать как и что расположить. Думаю устным счетом в таких объемах владеют все.
Вложение:
lesson_wilcom(527).png [ 29.25 КБ | Просмотров: 5402 ]

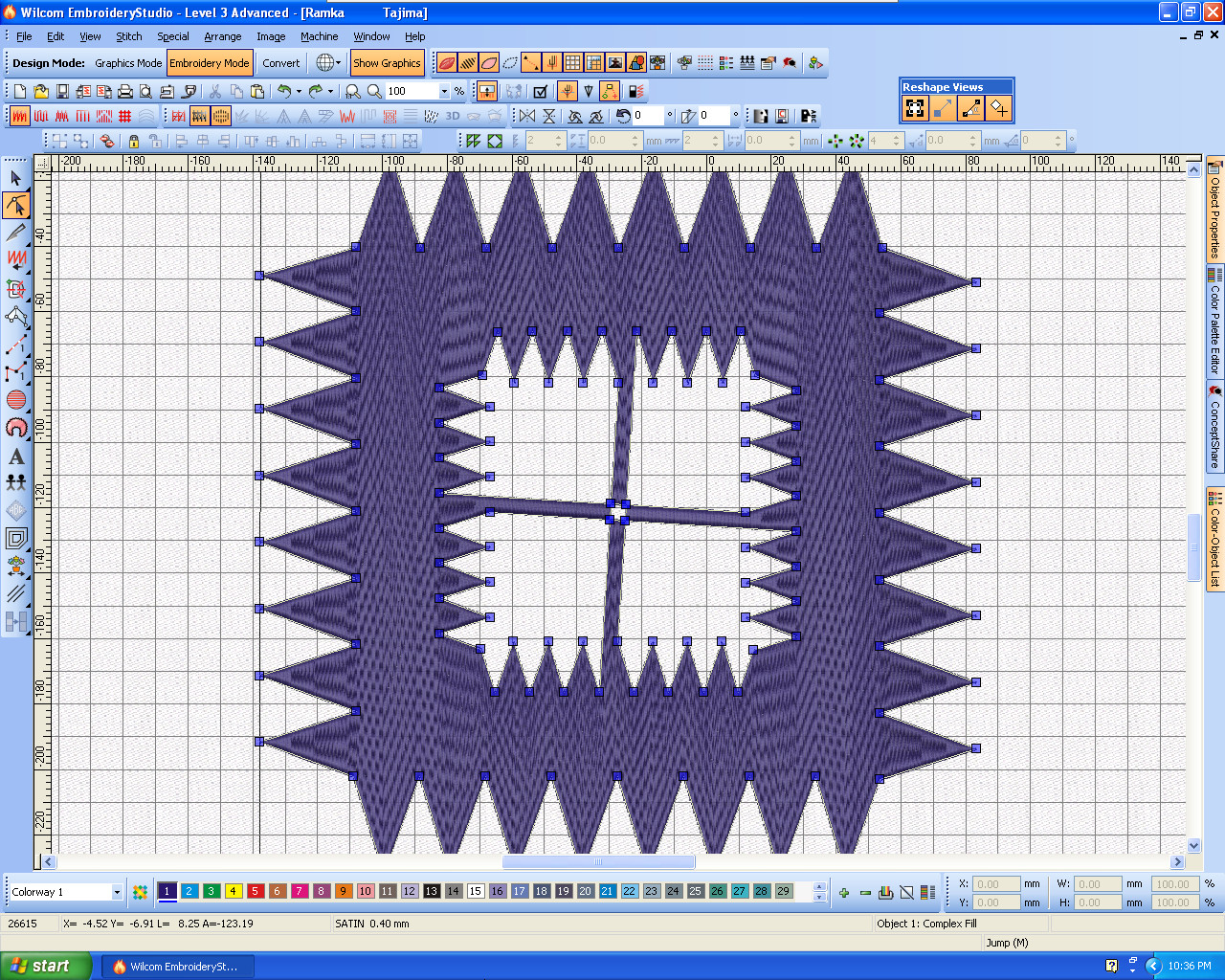

3. Выделите получившуюся фигуру и нажмите Complex Fill. Затем нажмите Enter. Векторный объект стал объектом вышивки. Выделите объект и создайте его копию (Ctrl+D). Уменьшите копию (Перекрашивать не обязательно, это я для наглядности).
Выделите оба объекта. Кликните правой клавишей мыши и в открывшемся меню выберите Shaping - Divide.
Вложение:
lesson_wilcom(528).png [ 182.63 КБ | Просмотров: 5402 ]
Удалите вспомогательную внутреннюю фигуру. В результате у вас останется вот такой объект.
Вложение:
lesson_wilcom(529).png [ 45.81 КБ | Просмотров: 5402 ]
Выделите объект и зайдите в Reshape Object. Выделите все узлы (референсные точки) и нажмите клавишу пробел, затем Enter. Выйдите из режима редактирования. У вас должна получиться вот такая фигура.
Вложение:
lesson_wilcom(530).png [ 50.63 КБ | Просмотров: 5402 ]

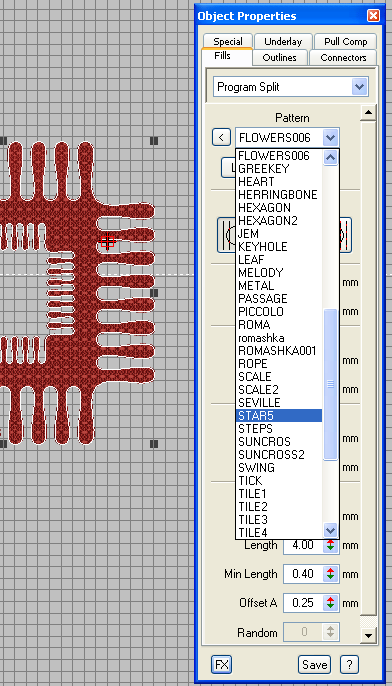

Выделите фигуру и зайдите в свойства (Properties) вкладка Fill. Установите заливку Program Split - STAR5 Combination - Tatami in Tatami
Вложение:
lesson_wilcom(531).png [ 71.16 КБ | Просмотров: 5402 ]

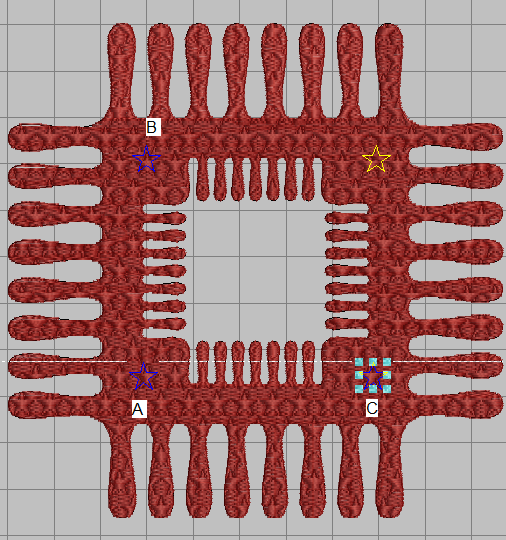

Снова зайдите в свойства заливки и нажмите Layout. Формирование заливки идет по трем элементам A-B-C расположите элементы по углам как показано на рисунке и нажмите Enter.
Вложение:
lesson_wilcom(532).png [ 268.76 КБ | Просмотров: 5402 ]

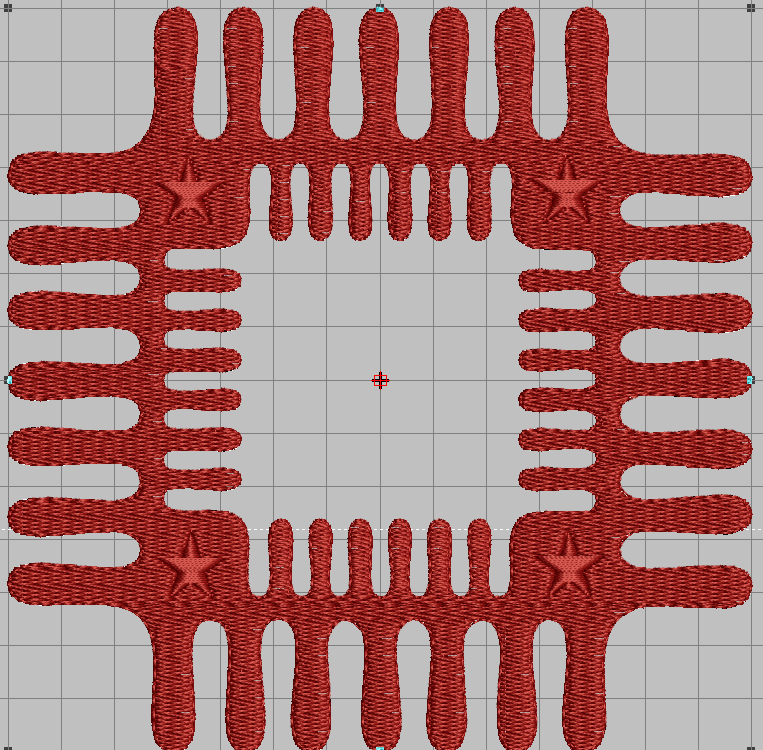

Фигура готова
Вложение:
lesson_wilcom(533).png [ 155.29 КБ | Просмотров: 5402 ]
Если работа с заливкой Program Split вызывает у вас затруднения идем читать о ней отдельную тему
Program Split
