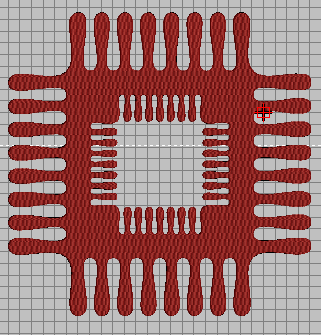

В мастер классе будет показан быстрый и безболезненный способ создания подобных объектов.
(в работе)
| Вложения: |
|
lesson_wilcom(525).png [ 337.18 КБ | Просмотров: 5431 ] |
| Broidery.Ru http://broidery.ru/forum/ |
|
| Мастер-класс. Рисуем рамку http://broidery.ru/forum/viewtopic.php?f=213&t=23223 |
Страница 1 из 1 |
| Автор: | Liza Prass [ 03 дек 2011, 17:38 ] | ||
| Заголовок сообщения: | Мастер-класс. Рисуем рамку | ||
В мастер классе будет показан быстрый и безболезненный способ создания подобных объектов. (в работе)
|
|||
| Автор: | Liza Prass [ 03 дек 2011, 22:08 ] |
| Заголовок сообщения: | Re: Мастер-класс. Рисуем рамку |

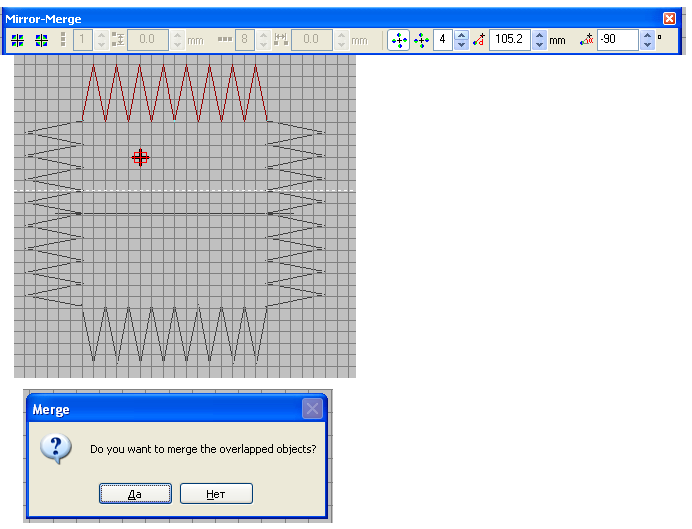

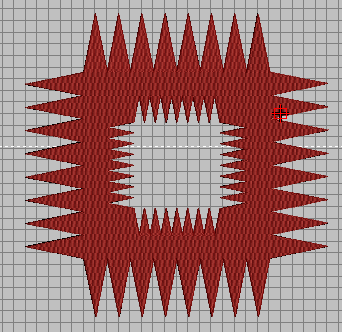

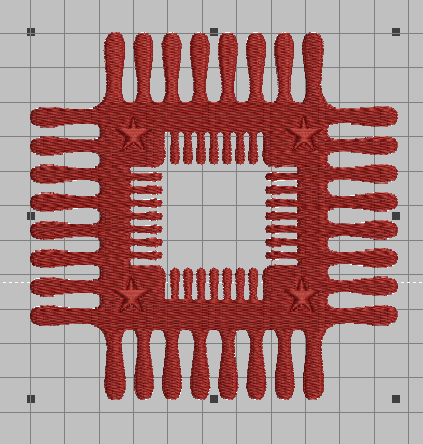

1. На панели инструментов выберите Plyline и создайте вершину треугольника Выделите объект и на панели Mirror-Merge нажмите Array введите значения показанные на картинке и нажмите Enter. На предложение программы объединить объекты в один (Do you want to merge... ) скажите Да. Вложение: lesson_wilcom(526).png [ 54.58 КБ | Просмотров: 5419 ] 2. Выделите объект и на панели Mirror-Merge выберите Калейдоскоп. Введите значение 4 (количество элементов для копирования). Расположите объекты так, чтобы они соприкасались (как показано на рисунке) и нажмите Enter. На предложение программы объединить объекты в один скажите Да. Примечание: Можно располагать, а можно все высчитывать. Делается это просто, зато результат точный и не надо тыкаться. У выделенного объекта есть размер по ширине и высоте. Разделите на 2 ширину и высоту, сложите между собой эти параметры и введите их в графу /d в графу значение угла введите -90. Нажмите Enter Если вы пару раз посчитаете соединение объектов, дальше для вас это не будет составлять проблемы, будете точно знать как и что расположить. Думаю устным счетом в таких объемах владеют все. Вложение: lesson_wilcom(527).png [ 29.25 КБ | Просмотров: 5419 ] 3. Выделите получившуюся фигуру и нажмите Complex Fill. Затем нажмите Enter. Векторный объект стал объектом вышивки. Выделите объект и создайте его копию (Ctrl+D). Уменьшите копию (Перекрашивать не обязательно, это я для наглядности). Выделите оба объекта. Кликните правой клавишей мыши и в открывшемся меню выберите Shaping - Divide. Вложение: lesson_wilcom(528).png [ 182.63 КБ | Просмотров: 5419 ] Удалите вспомогательную внутреннюю фигуру. В результате у вас останется вот такой объект. Вложение: lesson_wilcom(529).png [ 45.81 КБ | Просмотров: 5419 ] Выделите объект и зайдите в Reshape Object. Выделите все узлы (референсные точки) и нажмите клавишу пробел, затем Enter. Выйдите из режима редактирования. У вас должна получиться вот такая фигура. Вложение: lesson_wilcom(530).png [ 50.63 КБ | Просмотров: 5419 ] Выделите фигуру и зайдите в свойства (Properties) вкладка Fill. Установите заливку Program Split - STAR5 Combination - Tatami in Tatami Вложение: lesson_wilcom(531).png [ 71.16 КБ | Просмотров: 5419 ] Снова зайдите в свойства заливки и нажмите Layout. Формирование заливки идет по трем элементам A-B-C расположите элементы по углам как показано на рисунке и нажмите Enter. Вложение: lesson_wilcom(532).png [ 268.76 КБ | Просмотров: 5419 ] Фигура готова Вложение: lesson_wilcom(533).png [ 155.29 КБ | Просмотров: 5419 ] Если работа с заливкой Program Split вызывает у вас затруднения идем читать о ней отдельную тему Program Split |
|
| Автор: | Susila [ 02 ноя 2016, 12:47 ] | |||
| Заголовок сообщения: | Re: Мастер-класс. Рисуем рамку | |||

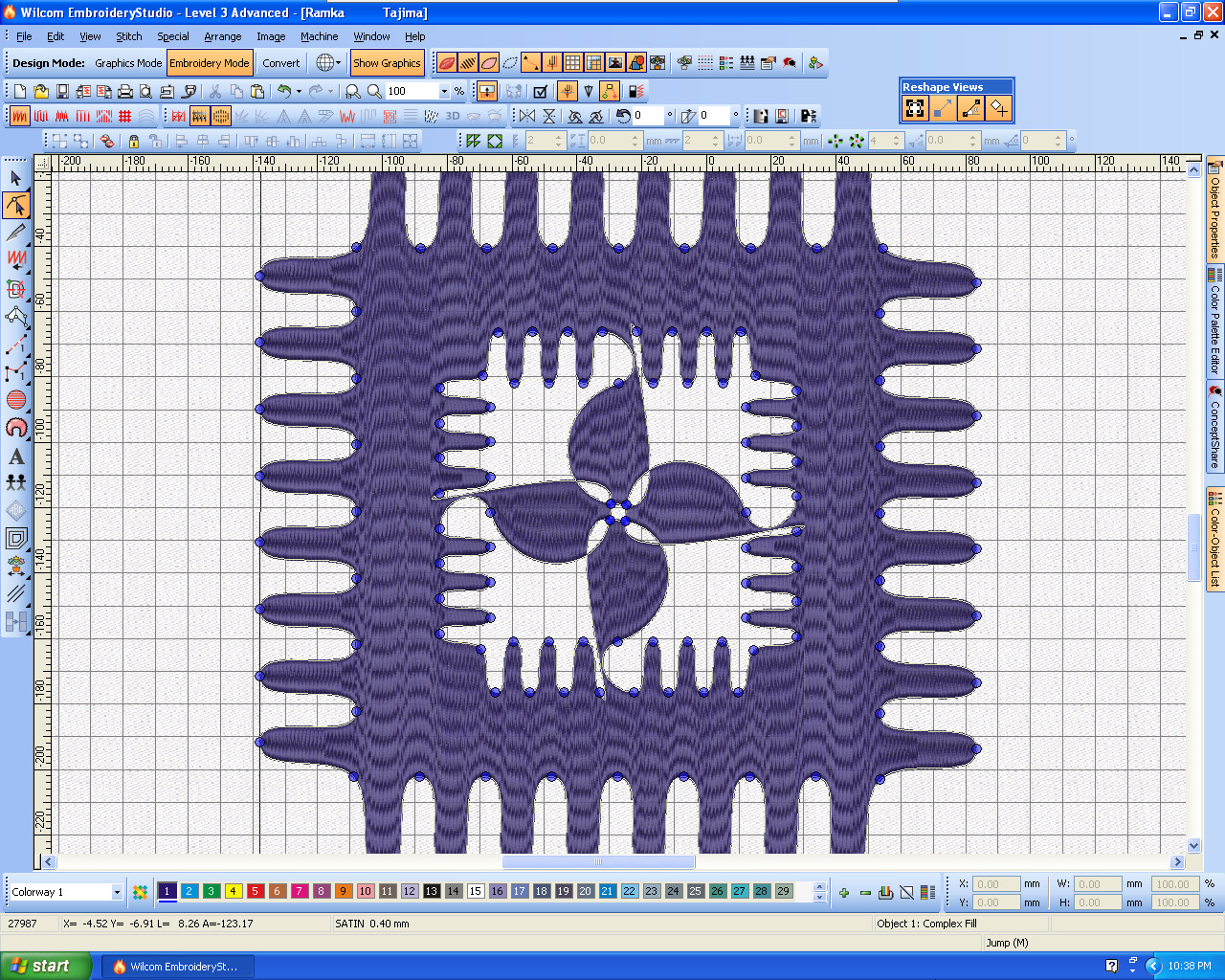

Добрый день. Почему-то у меня получается рамкаа с крестом. Переделала - всё равно так.
|
||||
| Автор: | Ариадна [ 02 ноя 2016, 17:41 ] |
| Заголовок сообщения: | Re: Мастер-класс. Рисуем рамку |
Значит, что то сделали не так. Внутренний объект должен быть монолитный. Он синий на снимке у Лизы. |
|
