Панель Формирование (Shaping)

Ариадна

Если нужно разрезать элемент, я пользуюсь линией polyline . Построить разрезаемую линию, можно вот таким способом, см. рис. Это особенно удобно если разрез нужен в трудно доступном месте. Сделала укол в точке1, потом укол в точке 2, удерживая клавишу Ctrl точка 3 и точка 4. Это упрощает редактирование. Иногда его и не нужно.

Liza Prass

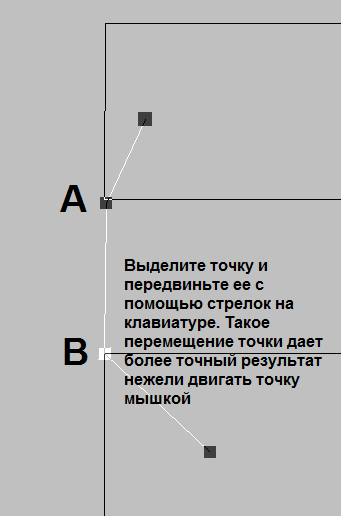

Если рисуя способом предложенным Ариадной вы все же не попали точно в нужное место, на сгиб объекта, такое случается. потому что мышка она все таки дерганная, то поправить положение можно зайдя в Reshape Object, выделив точку и подвинув ее не мышкой, а стрелками на клавиатуре. В этом случае точку проще расположить в нужном месте.

Liza Prass

В этой теме подробно будут изложены возможности панели Shaping предназначенной для деления объектов на части.

Помимо озвученных в руководстве пользователей возможностей есть еще не озвученные, которыми поделятся опытные дизайнеры.

Liza Prass

Хотела дать ссылку на описание которое когда-то делала, а ссылка не работает... Постараюсь описать подробно в ближайшее время. Наташа хорошую тему подняла, у нас она совсем не раскрыта оказывается.

Ариадна

Делюсь.

Начну по порядку . Первая кнопочка на панели Saping называется Weld (сваривать...так перевёл гугл переводчик :lol:

) , Соединяет два объекта. причем соединят в один объект в единое целое, и окрашивает его в тот цвет, который создавался последним, на картинке видно что он лежит сверху..

Liza Prass

Я к тебе примкну.
Когда-то, делая описание этой панели, я пришла к выводу, что работа Shaping представляет собой ничто иное как обычные операции над множествами.
Помните мы в школе рисовали облачка, которые пересекались, не пересекались и т.д.

Если рассматривать в этом контексте то..

Weld - объединение

Ариадна

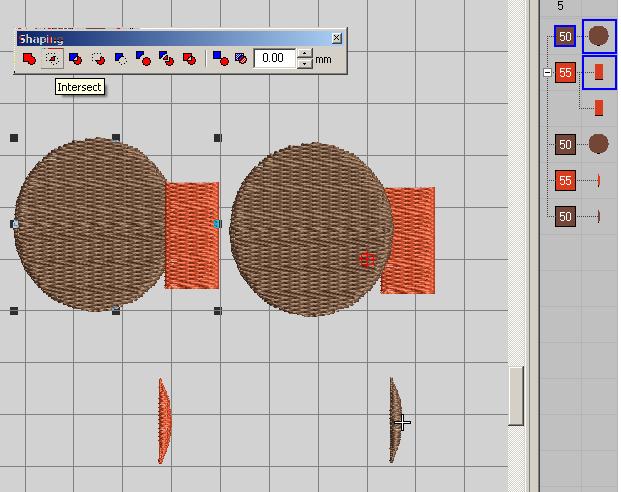

Вторая кнопочка intersect - пересекаться. Пересекаясь оставляет те объекты которые пересеклись, окрашивая объект в тот цвет который создавался последним, а остальное удаляет.
Лиза повторение мать- ученья

. Я к стати тоже, что то не нашла эту тему где всё разжёвано было.

Ариадна

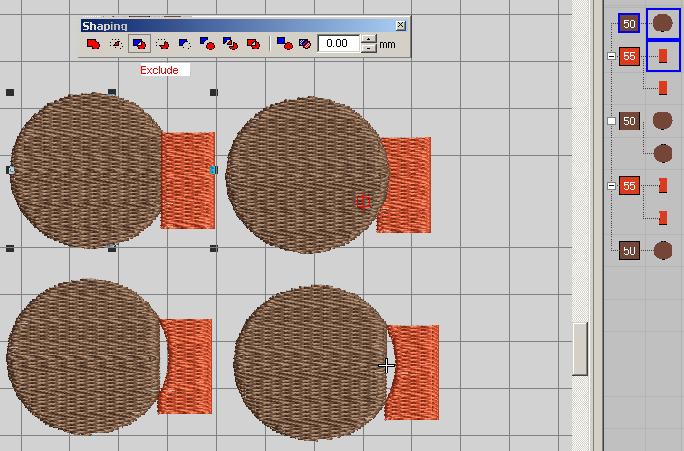

Третья кнопочка Exclude- Исключить. Исключает, то что объединила, остальное оставила.

Liza Prass

Exclude - Исключение. При работе с двумя или больше объектами остается только то, что не имеет общих элементов (не накладывается друг на друга). Все, что пересекается программа удаляет.

Ариадна

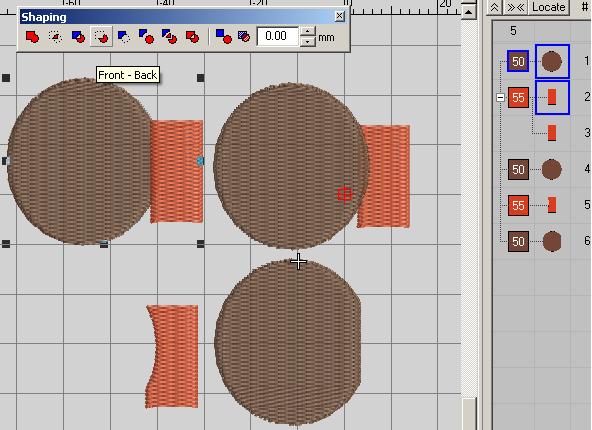

Четвёртая кнопочка. Front-Back. Вот тут интересно .... Остаётся тот объект который создавался последним, первый объект вырезает из последнего свои габариты и удаляется (типа отдавай мои игрушки я так больше не играю :lol:

...метафора)

Ариадна

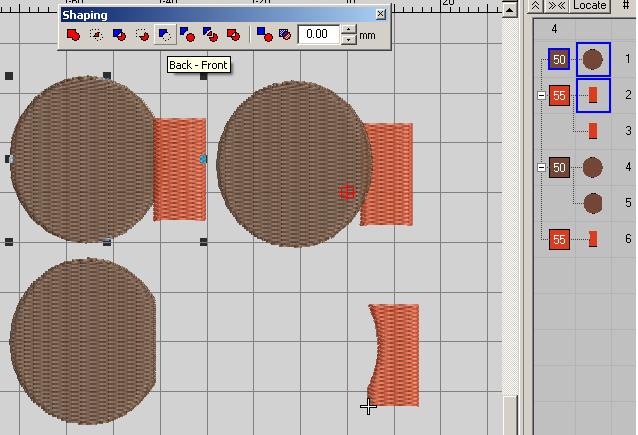

Пятая кнопочка Back-Front/ Вот тут другая история. при пересечении двух объектов остаётся первый . Тот объект который был вторым вырезал свои габариты и свалил.

Ариадна

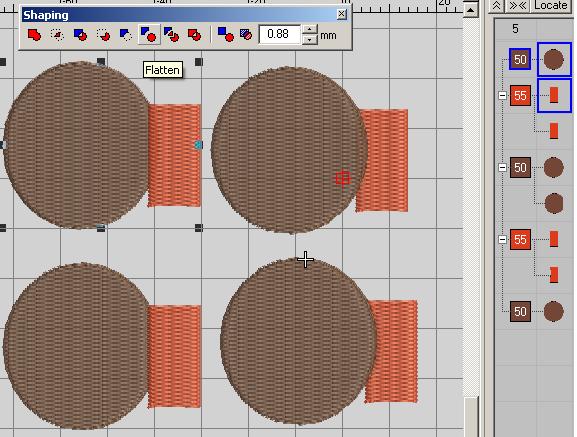

Шестая кнопочка. Flatten. При накладывании объектов разрезает их, оставляя границы того объекта который был сделан вторым и уверяю вас, под разрезанными объектами нет никаких заплаток, весь мусор исчез. И обратите внимание на окошечко с цифрами. чем больше значение в окошке, тем больше наплыв на соседа, т.е второй объект будет сверху первого на то значение которое вы выставите., это для того, чтоб не было зазора при вышивке.

Ариадна

Седьмая кнопочка. Divide. Делить . Нажали Divide. Порезали и всё осталось на своих местах... центральную часть можно покрасить в другой цвет. ... все объекты на месте и с цветом думаю понятно

Ариадна

Восьмая кнопочка Combine/ Детали которые были общими вырезались удалились. изменился цвет на тот который создавался последним. Эта хитрая кнопочка ещё может сделать чудеса с объектом созданным инструментом InputA InputB InputC . Если их выделить и нажать на эту кнопку под названием Combine превращает в объект созданный инструментом Fusion Fill

Ариадна

Восьмая кнопочка Keep sourse Objects, при выделенных объектах дублирует их, и при её активации дублирует функции кнопок с 1 по 7.
