В этой теме предлагаю маленький ликбез в отношении статического электричества.
Каждый из нас с ним сталкивался, но не каждый четко представляет природу его возникновения и степень опасности в нашем деле.
С вашего позволения, материал буду выкладывать последовательно, пытаясь соблюсти логическую нить и привлекательность.

_________________
Brother PE-150


Вернуться к началу
 Профиль Отправить личное сообщение


 Заголовок сообщения:
Непрочитанное сообщениеДобавлено: 30 янв 2009, 22:14
Не в сети

Зарегистрирован: 25 окт 2008, 15:40
Сообщения: 117
Откуда: Москва, Зеленоград
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Итак, что же такое статическое электричество, как оно возникает и чем оно опасно?

"Статика" понимается как возникший "сам по себе" электрический заряд на различных поверхностях.

Возникновение зарядов наиболее часто происходит при трении разных поверхностей и отделении одной поверхности от другой (есть еще один способ возникновения, но нам он сейчас не интересен).

Помните, в школе на уроке физики эбонитовую палочку, притягиваюшую мелкие кусочки бумаги? Это правило любви - "противоположности притягиваются", т.е. противоположно заряженные тела притягиваются электростатической силой. Здесь, пожалуй, можно сказать о примерах пользы статического электричества, помогающей переносить пыльцу растений на теле насекомых, а также быть естественным пылеуловителем в наших домах и квартирах (правда, пыль порой оседает там, где ей больше нравится, а не нам :? ).

Только ли на эбонитовой палочке возникает заряд? Нет. Практически на любом материале. Но слабее или сильнее будет заряд - зависит от расположения материалов трущихся поверхностей в Трибоэлектрическом ряду.

Трибоэлектрический ряд – это расположение материалов в порядке
их возможности приобретать положительный или отрицательный
заряды. Если два материала из этого списка потереть, то тот, что
расположен ближе к началу списка (т.е. выше), будет положительно
заряжен, а тот, что ниже - отрицательно.

ПОЛОЖИТЕЛЬНЫЙ (+)
Воздух
Руки человека
Стекло
Слюда
Волосы человека
Нейлон
Шерсть
Свинец
Алюминий
Бумага
Хлопок
Сталь
Древесина
Жесткий каучук
Никель и медь
Латунь и серебро
Золото и платина
Ацетатный шелк
Полиэстер
Полиуретан
Полиэтилен
Полипропилен
Поливинилхлорид
Силикон
Тефлон
ОТРИЦАТЕЛЬНЫЙ (-)

Вы спросите, а как же воздух? Он что, тоже материал? Представьте - да! Посмотрите на пластиковые лопасти вентилятора блока питания вашего компьютера - они трутся о воздух, накапливают заряд и притягивают противоположно заряженные частицы пыли.
Так что не обязательно тереться об кого-то, чтобы накопить заряд. Можно просто проехаться "с ветерком" :) .

Так, про трение понятно, а что же с отделением материалов? Яркий бытовой пример - размотка скотча для упаковки чего-либо. Отделенная лента скотча приобретает столь сильный заряд, что так и стремится сама прилипнуть к чему-нибудь. Не пробовали?

_________________
Brother PE-150


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения:
Непрочитанное сообщениеДобавлено: 31 янв 2009, 10:41
Не в сети

Зарегистрирован: 10 окт 2007, 11:35
Сообщения: 1128
Благодарил (а): 69 раз.
Поблагодарили: 214 раз.
Очень познавательно.
С удовольствием почитаю, если найдёте время продолжить...


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения:
Непрочитанное сообщениеДобавлено: 31 янв 2009, 10:51
Не в сети

Зарегистрирован: 25 окт 2008, 15:40
Сообщения: 117
Откуда: Москва, Зеленоград
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Что бы мы ни делали, на нашем теле и окружающих предметах ВСЕГДА возникают электрические заряды.
Если они рождаются, значит должны и умирать? Да, так и есть, стекание заряда - противоположное явление. Стекание может быть медленным (влага в воздухе способствует электрической проводимости) и быстрым, искровым, если соприкасаются два проводящих тела. Причем, если тела заряжены прилично, то им можно и не соприкасаться, искровой зазор может составить размер от долей миллиметра, до нескольких сотен метров ( грозы и молнии ). Но даже маленькая искра вряд ли кому из нас доставит приятное ощущение.

А как же относятся к статическим зарядам наши электронные помощники - швейные и вышивальные машины? Электроника очень не любит внешние сильные электрические воздействия. Почему? Потому что она пользуется слабыми сигналами для измерения положения пялец, валов, натяжения нити, и т.п. Сами электронные "мозги" потребляют очень незначительное количество энергии, т.е. внутренние сигналы очень малы. Если к слабому полезному сигналу добавить сильную внешнюю помеху, то машина может просто неправильно отреагировать. Вариантов реакции может быть множество. От остановки с выдачей сообщения об ошибке до "зависания". Но и это еще не все. Даже не очень сильный электрический разряд даже в выключенном состоянии электроники способен необратимо вывести из строя чувствительные электронные компоненты.

Производитель машин понимает этот фактор и старается защитить от внешних зарядов свое изделие. Устанавливает электронный модуль и сигнальные цепи внутри корпуса, а те цепи, которые все же выходят наружу (разъемы USB и т.п.), дополняет специальными защитными элементами.

_________________
Brother PE-150


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения:
Непрочитанное сообщениеДобавлено: 02 фев 2009, 08:50
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
Олег я посоветовал бы вам просто купить увлажнитель воздуха и баста. И поможет стеканию заряда с вашего тела и одежды, да и работать в помещении где влажность выше 30 % значительно комфортней.
Ведь работая электронщиком на швейной фабрике мне приходилось много ездить в командировки, на другие большие фабрики по обмену опытом, а на фабрики поменьше просто отправляли в командировку ремонтировать оборудование. И по собственному опыту могу с ответственностью утверждать что вопросами защиты от статики никто абсолютно не загружается. а проф оборудование стоит скажем так не кисло, например один раскройный комплекс (более менее известной фирмы) потянет более полумиллиона европейских денег, плюс время простоя при замене электроники стоит денег, ведь никто не держит на складе весьма дорого стоящие платы на случай поломки. А минимальное время за которое могут заказать, уточнить модель, возможные варианты прошивки и тд. оплатить и получить порядка2-3 недель. А этот комплекс у нас не один, да и другого дорогого оборудования вполне хватает: пресса для глажки пиджаков и брюк, автоматы исполняющие разного рода спец операции. Я ситаю что лутше вложить деньги в защиту от перепадов напряжения. Поломок по этой причине я ремонтировал немало.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения:
Непрочитанное сообщениеДобавлено: 02 фев 2009, 10:30
Не в сети

Зарегистрирован: 10 окт 2007, 11:35
Сообщения: 1128
Благодарил (а): 69 раз.
Поблагодарили: 214 раз.
Всё понял, Рома. Спасибо.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения:
Непрочитанное сообщениеДобавлено: 02 фев 2009, 21:00
Не в сети

Зарегистрирован: 25 окт 2008, 15:40
Сообщения: 117
Откуда: Москва, Зеленоград
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Продолжу тему, а частные случаи затрону позднее (примеров, когда "русское авось" успешно работает и не работает, как по незнанию, так и по халатности - множество).

Чтобы картина воспринималась более полно, украсим ее количественной окраской.

Компоненты для электроники могут быть изготовлены по разной технологии. Чувствительность к статическому потенциалу зависит от ее типа. Удалось найти вот такую табличку.

Технология -> фатальный для компонента статический потенциал на теле оператора, прикосающегося к сигнальному выводу элемента, Вольт:

CMOS -> 250-3000
Schottky-TTL -> 1000-2500
ECL -> 500-1500
MOSFET -> 100-200
VMOS -> 30-1800
JFET -> 140-7000
GaAs-MESFET -> 100-300
Bibolar Transistor -> 380-7000
Operational Amplifier -> 190-2500
EPROM -> 100-200
SCR -> 680-1000
Film Resistor -> 300-3000

Получается, что микросхему памяти достаточно легко вывести из строя, достаточно приложить заряд с потенциалом в 200 Вольт к какому-либо выводу шины адреса или данных.

Возможно вы скажете, что таких напряжений на нас быть не может.
Оказывается - может, и эти величины не предел потенциалов, носителелем которых мы с вами являемся. Основная проблема в том, что человек не чувствует разряды, которые уже могут повредить компоненты.
3000 В – можно почувствовать,
4000 В – можно услышать,
более 5000 В – можно увидеть.

Можно ли привести примеры ситуаций, когда на нас возникает существенный заряд? Можно показать еще одной табличкой:

Величина заряда при относительной влажности в 20% и 80%:

Предмет или действие: RH=20%; RH=80
Ходьба по синтетическому ковру: 35 000 В; 1 500 В
Ходьба по виниловой поверхности: 12 000 В; 250 В
Поднятие полиэтиленовой коробки: 20 000 В; 600 В
Аэрозольная обработка материала: 5 000 В; 500 В
Поверхность рабочего стола: 6 000; В 100 В

Исходя из вышеприведенных данных сделаем промежуточные выводы:
1) В морозную погоду, когда влажность в помещении опускается ниже 30% крайне опасно без специальных мер защиты от статического электричества полностью разбирать оборудование для профилактических работ ( смазки, регулировки и т.п.), когда электронный модуль и сигнальные цепи становятся физически доступны.
2) Даже если на улице теплее, чем -0 С, будьте осторожны при работах по п. 1), старайтесь не приближать рабочие инструменты и руки к электронным частям, разъемам и датчикам.
3) Если вы, работая на машине, ощущаете статические разряды при прикосновении к металлическим деталям - это явный признак опасности. В таком случае возникает реальная вероятность сбоя машины в работе и даже ее повреждения, если разряд проскочит в "ахилесову пяту", или вблизи нее. Работы по п. 1) и 2) недопустимы - риск слишком велик.

В следующий раз мы коснемся методов и средств защиты от статического электричества. Пока же сообщю интересную новость. Ученые перешли от поиска способов борьбы со статическим электричеством в промышленности к изучению возможности использования этого побочного источника энергии. Примеров пользы от статического электричества в промышленных масштабах я еще не встречал...

_________________
Brother PE-150


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения:
Непрочитанное сообщениеДобавлено: 15 фев 2009, 16:46
Не в сети

Зарегистрирован: 25 окт 2008, 15:40
Сообщения: 117
Откуда: Москва, Зеленоград
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
Борются со статикой обычно комплексно.

1. Оборудуют рабочую зону так, чтобы с любой рабочей поверхности (будь то пол, кресло, стол, полка, станина и т.п.) была возможность медленного стекания заряда. Для этого используют специальные материалы.
2. Обувают и одевают персонал в спецодежду и обувь, чтобы с тела человека происходило стекание заряда независимо от его положения и вида работ. В ответственных работах применяют антистатические браслеты с заземляющим проводником.
3. Обучают персонал дисциплине ( это очень важно, т.к. причины люди не видят и не понимают, для чего все это нужно и, конечно же, систематически нарушают)
4. Не допускают в рабочей зоне опасные материалы ( бумага, картон, целлофан, скотч, пенопласт и т.п.)
5. Поддерживают влажность воздуха в рабочей зоне на уровне не ниже 30%
6. Непосредственно, в опасных участках дополнительно применяют озонаторы и другие приспособления для более эффективного разряда. ( К примеру, в СССР были фабрики, где использовалось для этой цели изотопное излучение :sm105: )

Вот и мне от всего этого хочется за голову схватиться и спросить, а действительно ли все это необходимо? Отвечу сразу: в быту нет необходимости строгой защиты. Машинка в собранном виде достаточно защищена. Риск минимален. Как правило, вред от статики в таких условиях заключается в неприятных ощущения при проскакивании искры, а также, ( рука ведь от этого дергается) - вероятность телесного повреждения, особенно вблизи острых предметов.

Но если вы хотите разобрать машинку для профилактики или ремонта - будьте бдительны. Также, не доверяйте техническому персоналу, который пренебрегает средствами антистатической защиты.
Учтите, что повреждения, вызванные статическими разрядами, могут проявлять себя не сразу, а развиваться постепенно или периодически.


Вложения:

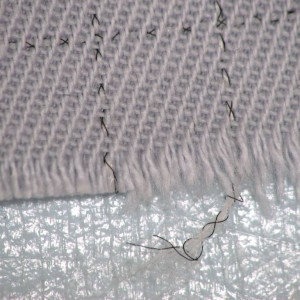

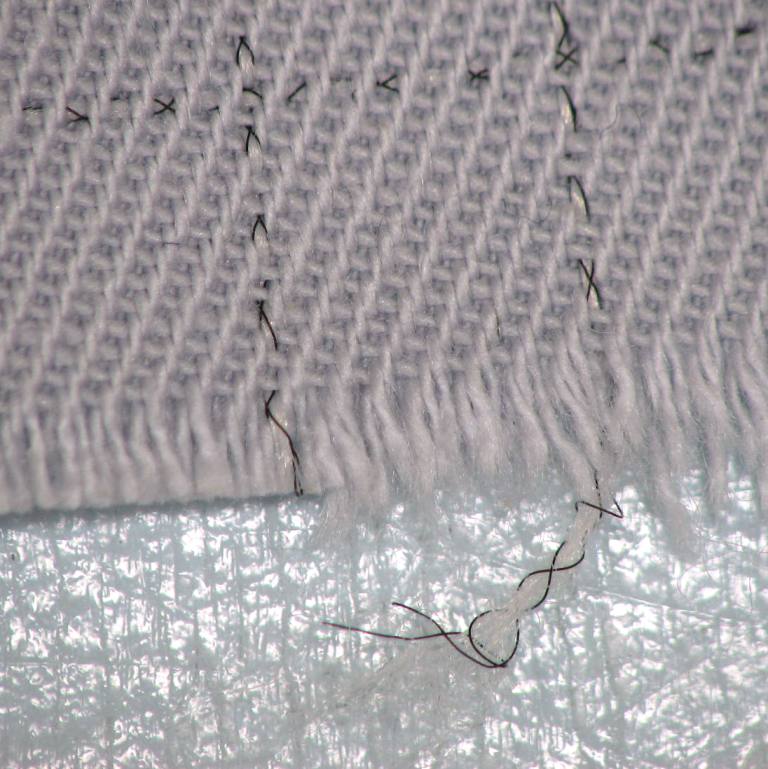

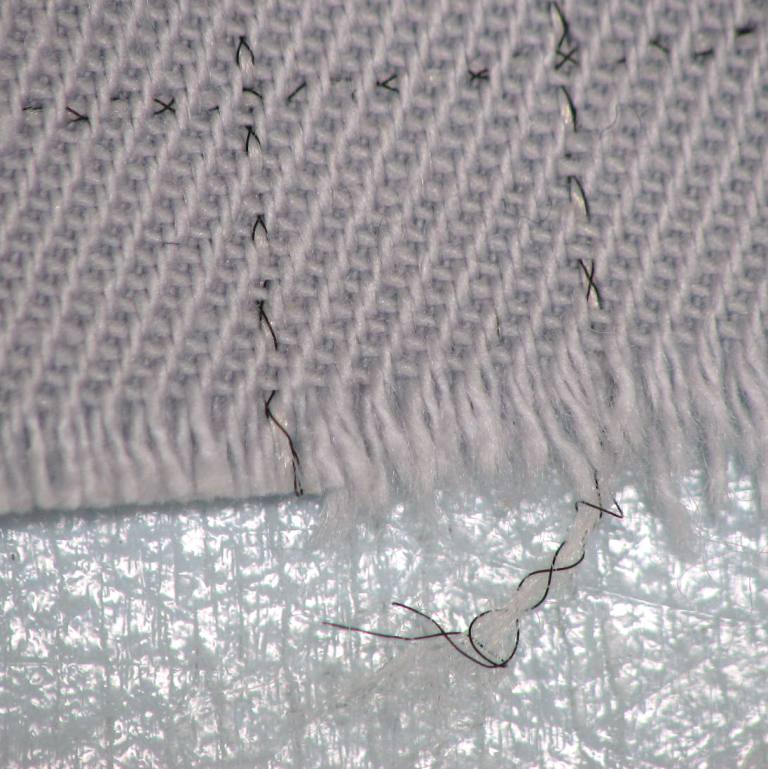

Комментарий к файлу: Фрагмент антистатической ткани - видны темные токопроводящие волокна.
Capture_00239.JPG [ 95.24 КБ | Просмотров: 12624 ]

_________________
Brother PE-150
Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 30 авг 2010, 12:45
Не в сети
Аватара пользователя

Зарегистрирован: 25 авг 2010, 15:24
Сообщения: 24
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Sobrat, Спасибо, с интересом прочитала)
Однако, если говорить о безопасности, то лучшее средство не только от статического электричества, но и прочих неполадок - заземление.


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 22 янв 2011, 13:02
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 23415
Откуда: Москва-Варна
Благодарил (а): 2859 раз.
Поблагодарили: 7248 раз.
Кстати тема статического электричества как оказалось волнует человечество... Я уже и забыла что это такое. Почему-то в детстве оно мучило нещадно... Что со мной произошло? Почему волосы перестали прилипать ко всему что движется и от прикосновения к другу не шарахает током?

_________________
======
ИзображениеИзображениеНам все равно какого вы пола, мы просто учим машинной вышивке.
Если я вам не ответила, напишите в личку!


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 25 янв 2011, 20:18
Не в сети
Консультант по оборудованию
Аватара пользователя

Зарегистрирован: 28 дек 2005, 17:24
Сообщения: 5479
Откуда: Россия-Италия
Благодарил (а): 898 раз.
Поблагодарили: 1950 раз.
Ты не влюблена )
На самом деле такое явление меня мучает нещадно, машина меня просто била, причем я очень боюсь всевозможного электрического оборудования. Меня ударит, точно. И людей тоже шарахаю, или они меня :?

_________________
Дорогие форумчане, просьба писать вопросы на форуме, а в личку кидать ссылку на тему. Ответы на них могут быть полезны и другим пользователям.
Brother Innov-is Ie, Brother Innov-is 250, Brother 4234D, Brother 2340CV и семилетний, самостоятельный, шилопопый сын :-) Мой блог
Brother Innov-is 4000. Была, знаю, спрашивайте.


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 26 янв 2011, 14:35
Не в сети
Аватара пользователя

Зарегистрирован: 27 янв 2010, 15:21
Сообщения: 87
Откуда: Москва
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.
такая же история, Riska! к холодильникам и прочим вещам подхожу с осторожностью) видать вещи кондиционерить сильнее надо!
ещё подумал, а что если смочить губку концентр кондиционером для белья, отжать, и по причинным поверхностям периодически проходиться? надо попрактиковаться. помню на кухне такие фокусы с воздушными шариками проводили, они потом несколько недель не электризовались!

_________________
молчу в тряпочку...


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 26 янв 2011, 14:39
Не в сети
Консультант по оборудованию
Аватара пользователя

Зарегистрирован: 28 дек 2005, 17:24
Сообщения: 5479
Откуда: Россия-Италия
Благодарил (а): 898 раз.
Поблагодарили: 1950 раз.
мне не помогло даже общее хорошее заземление всего, если работает стиралка (стоит около мойки) мыть посуду не могу, если не дай бог ранка на руке, все, можно заряжать на мне лампочки.

_________________
Дорогие форумчане, просьба писать вопросы на форуме, а в личку кидать ссылку на тему. Ответы на них могут быть полезны и другим пользователям.
Brother Innov-is Ie, Brother Innov-is 250, Brother 4234D, Brother 2340CV и семилетний, самостоятельный, шилопопый сын :-) Мой блог
Brother Innov-is 4000. Была, знаю, спрашивайте.


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 27 янв 2011, 21:45
Не в сети
Самая красивая и обуятельная
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:57
Сообщения: 5313
Откуда: Харьков - Ohio
Благодарил (а): 109 раз.
Поблагодарили: 724 раз.
у меня есть средство для разрядки зарядов. Муж называется. В магазин, когда идем, все двери и дверцы открывает он, бо меня шарахает. А его нет.

Дома меня ничего не бьет, что удивительно. А может и не удивительно. Все что можно постирать и высушить в сушилке было высушено с антистатическими салфетками. Все что нельзя высушить в сушилке, полоскалось в антистатическом растворе. Раз в пару лет, все розетки и экраны телеков протираются антистатическими салфетками. Единственное, что не обрабатывалось в этом деле - новая зимняя куртка.
Даже сиденья в машине и сам салон, где можно протерто салфетками.

Когда мужа рядом нет в магазине, а надо открыть дверь, то вначале прикасаюсь слегка ногтем большого пальца. Если есть заряд, то он разрядится, но будет не так больно.

Когда ребеночек был в очень младше-школьном возрасте, то он вдруг обнаружил, что если потереться головой о покрывало на нашей кровати, то у него кудряшки встают дыбом. А если после этого еще полезть обниматься с мамой, то маму шарахнет так, что та подпрыгнет аж на пол-метра. Причем било меня, и хорошо било, а ему ничего. С тех пор все салфетками обрабатываю.

_________________
Ирина
Of course women don't work as hard as men; They do it right the first time.


Вернуться к началу
 Профиль Отправить личное сообщение


Непрочитанное сообщениеДобавлено: 27 янв 2011, 22:17
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 23415
Откуда: Москва-Варна
Благодарил (а): 2859 раз.
Поблагодарили: 7248 раз.
А эбонитовой палочкой даже радикулит лечат! Берешь палочку и водишь по спине жалующегося. Хорошо особо, если она шерстяная, спина в смысле. Рефлексотерапия. Больной потом больше не жалуется.

А вы с ним боритесь! Статическое электричество это польза!

_________________
======
ИзображениеИзображениеНам все равно какого вы пола, мы просто учим машинной вышивке.
Если я вам не ответила, напишите в личку!


Вернуться к началу
 Профиль Отправить личное сообщение

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 20 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
