у меня на машинке пневматика требуется для обувных пялец.
там 2 пневмо привода активирующих зажимы. управляется это все через пневмореле с помощъю педали.

Это приспособление для вышивки на обуви. Оно в виде зажимов для того, чтобы зафиксировать обувь. Позволяет быстро зафиксировать и быстро вынуть уже вышитые пары обуви. В одной из заметок компании Веллес "Опция ROBOT FRAME для вышивки на обуви" имеется видеоролик, демонстрирующий работу с устройством.

_________________
Запретов нет...
Единица смысла должна быть интеллектуально калорийной.(ц)

Мой Instagram

с экраном проблема решена.

оказывается есть спец бюллетень производителя по настройке экрана . там к becs-185 2 вида плат и 2 вида экранов. надо в настройках посмотреть какой конеретно экран , и если нужно преключить перемычку на главной плате.

Китайцы мне скинли документ где все в картинках описано.

Вот бывает же читаешь, написано одно, а видишь другое. Я вчера читаю в сообщении: СКАЖИТЕ ПОЖАЛУСТА ДЛЯ ЧЕГО СЛУЖИТ...
Дальше просто смотрю на картинку, не дочитывая текст и выдаю для чего служит приспособление на картинке.

_________________
Запретов нет...
Единица смысла должна быть интеллектуально калорийной.(ц)

Мой Instagram

Форумчане , если не сложно , сфотографируйте где у вас крепится лазер для позиционирования вышивки.
у меня его нет, поставить не сложно, но хочется найти удобную точку чтоб его закрепить.
Так же есть вопрос . Что удобнее , крестик или точка ?

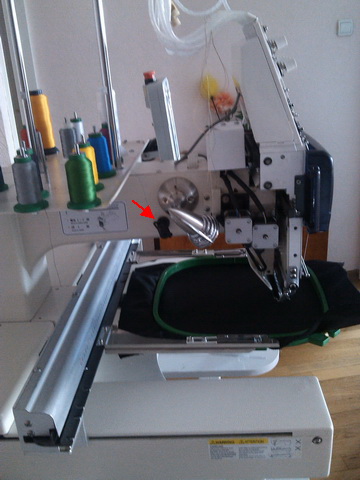

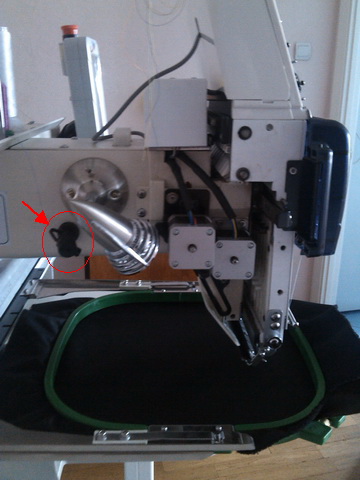

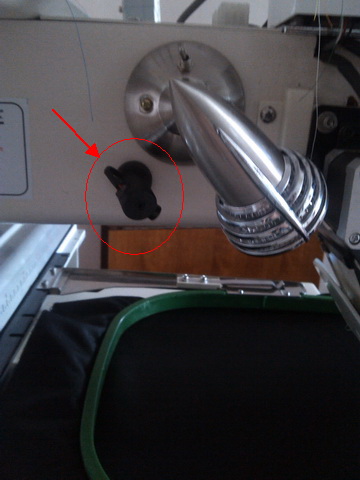

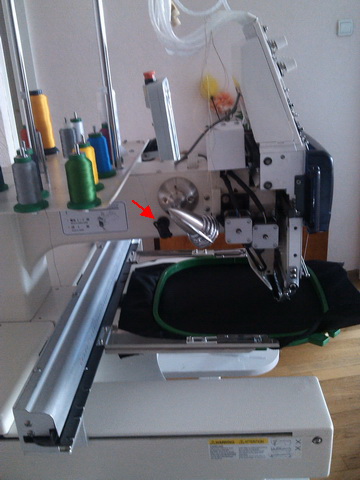

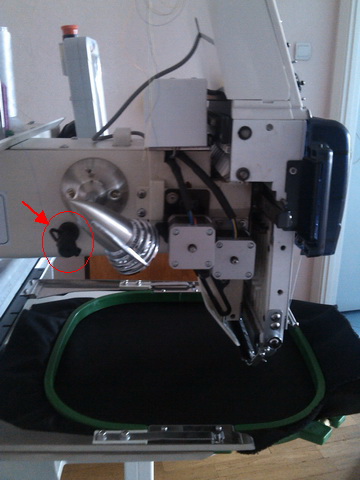

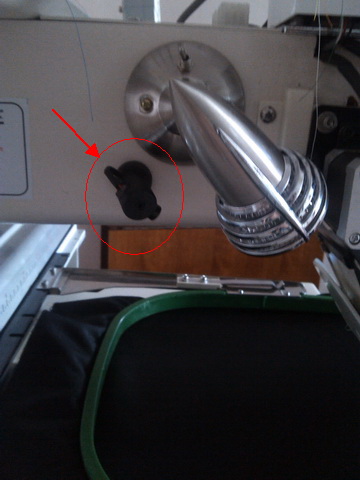

Крестик или точка не принципиально, кому как удобнее. По поводу крепления целеуказателя, выкладываю фото. Обвел красным.

_________________
Фриланс. Skype: Bullet1900

а питание на него и на свет? откуда?

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ

Думаю питание можно смело брать с того же провода что питает лампу. В моем случае она светодиодная. Преобразователь включается в главную плату . Мошьность 1А 3.7в Должно и на лазер хватить .
Либо как вариат взять понравившийся лазер с кронштейном (я нашла на ебее) и заставить мужа припаять к нему ададптер от мобилки.

Под лампой и лазером высверлены отверстия, туда идут провода. А в каком месте запитано, понятия не имею. Все было установлено с завода.

_________________
Фриланс. Skype: Bullet1900

а теперь глупый может быть вопрос по пайеточному устройству.
у меня установлена вот такая конфигурация электроники :


PC269C Sequin control board + Extension board HE1120

на сайте Дахао они пишут что можно ставить на эту базу электронную любые электро -приводные пайеточные устройства. Может кто-то может подсказать как техничесмки это сделать ? проводку я так понимаю нужно дотягивать для этого ?
Может у кого-то есть тех. документация на этутему и не жалко поделится ?

Сейчас установленна и работает одиночная пайеточница.

Не совсем понятен вопрос. Раз на Dahao пишут о совместимости, можно полагать, что так оно и есть. По поводу питания (я полагаю), что у пайеточных комплексов есть свой разъем который подключается в отверстие для одиночного устройства. Ведь у вас все равно будет работать только 1 игла, а не все одновременно. Поэтому нагрузки быть не должно, мозги будут передавать сигнал поочередно, фактически выполняя функцию маршрутизатора. Если я правильно понял вопрос.

_________________
Фриланс. Skype: Bullet1900

бог его знает как оно должно быть . на Экстеншн плате куча свободных разъемов сейчас. думаю проводка отличается для одно-и двойного пайеточного устройства. Вот и спрашиваю. Тут по идее есть мастера, может ответят.

Давайте пойдем от "базы". Дайте ссылку на пайеточный комплекс, который вы хотите установить.

_________________
Фриланс. Skype: Bullet1900

что-то такого плана .
полностъю электроуправляемое . без пневматики .http://cnjiayu.en.made-in-china.com/pro ... Side-.html

производителей море , но по сути это одно и то же устройство в передней подачей . с электро управляемым опусканием-подъемом пайеточницы.

сейчас стоит подобное на одну пайетку.

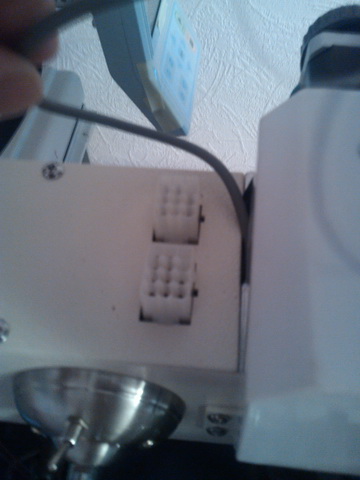

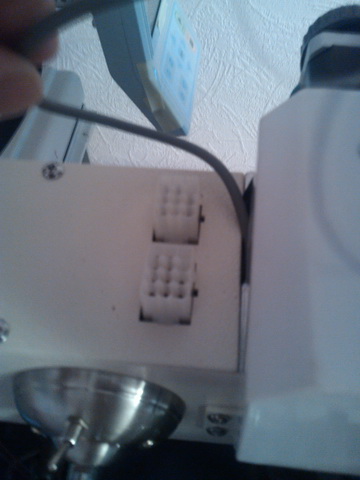

Как я и предполагал, подключается в стандартный разъем (распиновка: питание и управление). Вот этот разъем
