 Заголовок сообщения: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 06 апр 2011, 10:20
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4808
Откуда: Кишинев
Благодарил (а): 531 раз.
Поблагодарили: 2098 раз.
ПР600
при включении машина начала центровку положения пялец, и сдвиг головки с игловодами в стартовую позицию, с позиционирование пялец все нормально, при сдвиге головки с игловодами раздается уши-неприятный скрежет...

на экране надпись...:
Needle case motor has been locked - надпись на экране...
после изучения 252 страницы с блок схемой... и ковыряния в машине. Пришел к выводу - что блок схема не поможет - так как предполагает уже включенную машину, и проверку электронных соединений..

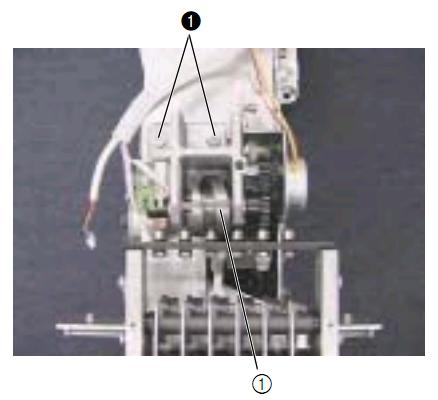

а сам червяк (1) не вращается при отключенной машине... то есть вращается но +/- десяток градусов...
блин ну не вижу причину клина - хоть разбирать все до болтика..
Да еще датчик положения этого устройства конечно не на своем месте..


Вложения:
111.JPG [ 17.5 КБ | Просмотров: 1774 ]

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 06 апр 2011, 13:59
Не в сети

Зарегистрирован: 17 июн 2007, 15:37
Сообщения: 1698
Откуда: Ukraine
Благодарил (а): 75 раз.
Поблагодарили: 334 раз.
Было у меня подобное. Но это из-за уникально-мистического явления. Не знаю как, но одна игла как бы остановилась ниже положенного места, и при переключении был очень страшный звук. Я остановил, снял полностью весь игольный блок, потом покрутил тот верх, что на картинке, все что крутилось там, собрал - работает...

А шестерни пластмассовые все целые?

_________________
-


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 06 апр 2011, 17:44
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4808
Откуда: Кишинев
Благодарил (а): 531 раз.
Поблагодарили: 2098 раз.
вроде целое все.. ок спасибо сам не рискну, позову механика - у него руки оттуда - откуда нужно растут, в отличии от меня...

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 06 апр 2011, 19:51
Не в сети
Аватара пользователя

Зарегистрирован: 05 июн 2006, 19:37
Сообщения: 580
Откуда: Одесса
Благодарил (а): 11 раз.
Поблагодарили: 28 раз.
Валь,а ты не пробовал через менюшку для тестирования зайти.Там есть Case motor test.Вдруг поможет?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 07 апр 2011, 09:46
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4808
Откуда: Кишинев
Благодарил (а): 531 раз.
Поблагодарили: 2098 раз.
Андрей не могу в меню зайти. это все происходит на начальном этапе позиционирования... дальше при любой попытке нажать кнопку на тач-скрине следует продолжение позиционирования - так как оно еще не законченно...
замкнутый круг пока...

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 07 апр 2011, 23:47
Не в сети

Зарегистрирован: 17 июн 2007, 15:37
Сообщения: 1698
Откуда: Ukraine
Благодарил (а): 75 раз.
Поблагодарили: 334 раз.
Ну а если руками покрутить железяку эту, не знаю как по русски сказать... та штука с выемкой, что по центру рисунка? Она точно крутиться, я крутил и голова едет. Там по ходу и проблему можно увидеть.

_________________
-


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 08 апр 2011, 11:41
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4808
Откуда: Кишинев
Благодарил (а): 531 раз.
Поблагодарили: 2098 раз.
в том то и дело что эта железяка с пазом крутится не сильно и не сдвигает весь блок, где то стопорит, ладно буду ждать механика...

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: ПР600 Needle case motor has been locked
Непрочитанное сообщениеДобавлено: 16 окт 2014, 14:40
Не в сети
Аватара пользователя

Зарегистрирован: 22 май 2010, 06:54
Сообщения: 31
Благодарил (а): 12 раз.
Поблагодарили: 1 раз.
Fura! писал(а):
Ну а если руками покрутить железяку эту, не знаю как по русски сказать... та штука с выемкой, что по центру рисунка? Она точно крутиться, я крутил и голова едет. Там по ходу и проблему можно увидеть.

Здравствуйте, Валентин, сегодня на ПР-1000 такая же беда приключилась, не вспомните как тогда вышли из ситуации. Может и мне поможет. :roll:
