сенсорный экран не отзывается на команды, Во время работы прекратился отзыв на нажатия сенсорных кнопок.... Отключил машну после нескольких попыток. выждал время, Включил.... результат ноль.... кнопки три штуки - запуск, обрезка, вдеваие нитки работают - проверил - отключив машину , включил ее удерживая все три кнопки -тоесть перешел в режим настроек....
Снял саму корбку с экраном с другой машины... работает... не рабочую поставил на другую машину.... нет отклика, разобрали все на запчасти напроверку нет ли физического обрыва....... нль.. псле сборки ситуация не именилась.

У меня несколько вопросов

Кто либо сталкивалсяс подобным? и как вышел из ситуации?
Стоимость .этого блока всего с дисководом и мозгами? и солько сами мозги стоят?
подойдет ли блок от П600/2 и выше к ПР600?

заранее спасибо

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
куплю промышленную одноголовочную машину в полной комплектации от года до пяти лет давности выпуска


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 17 июн 2010, 11:09
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4787
Откуда: Кишинев
Благодарил (а): 529 раз.
Поблагодарили: 2086 раз.
Is the resistance between pins 2 and
4, and 1 and 3 of the touch panel 490
- 2050Ω, 110 - 670Ω, respectively?

один из пунктов инструкци - измерить сопротивление между точками... блин где эти точки? :(

Change panel PCB and tune
the touch panel again.

Кто знает что такое - panel PCB? (это надо заменитьь пр положительном ответе псле измерения спротвления.....)

и что такое Change touch panel and
tune it again. - по моем разумению заменить сенсорную панель.... вот только что иенно они имеют в виду - весь блок или определеную деталь?.... блин бинский...

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
куплю промышленную одноголовочную машину в полной комплектации от года до пяти лет давности выпуска


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 17 июн 2010, 11:12
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4787
Откуда: Кишинев
Благодарил (а): 529 раз.
Поблагодарили: 2086 раз.
:mrgreen: :shock: :mrgreen:
по замене всео блока сенсорного экрана...... и ценам........ :cry: :mrgreen: :roll: :twisted: :cry: :shock: :mrgreen: По Главной плате и разъёму подходит, по номеру каталожному и размеру не подходит
Цена LCD PR-600 = 514 ЕВРО, LCD PR-620 = 460 ЕВРО

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
куплю промышленную одноголовочную машину в полной комплектации от года до пяти лет давности выпуска


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 17 июн 2010, 11:20
Не в сети

Зарегистрирован: 17 июн 2007, 15:37
Сообщения: 1698
Откуда: Ukraine
Благодарил (а): 75 раз.
Поблагодарили: 334 раз.
panel PCB - скорее всего главная плата экрана, не мать, конечно.
Я не думаю, что может сгореть именно панель, там нечему гореть. Это явно плата.

Хрена се цены... Это где такие нашел?

_________________
-


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 17 июн 2010, 19:15
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
papatedy писал(а):

Кто знает что такое - panel PCB?

Power Circuit Bord силовая плата, как правило или блок питания, или плата на которой находятся силовые модули (драйверы моторов например)

papatedy писал(а):
и что такое Change touch panel
tune it again. - по моем разумению заменить сенсорную панель.... вот только что иенно они имеют в виду - весь блок или определеную деталь?.... блин бинский...

Сам экран. Разбирать его и менять помодульно: саму матрицу или плату управления матрицей нет смысла.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 17 июн 2010, 19:19
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
papatedy писал(а):
Is the resistance between pins 2 and
4, and 1 and 3 of the touch panel 490
- 2050Ω, 110 - 670Ω, respectively?

один из пунктов инструкци - измерить сопротивление между точками... блин где эти точки? :(


А можно отсканировать страницу инструкции или ссылку на электронную версию?

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 17 июн 2010, 20:39
Не в сети

Зарегистрирован: 17 июн 2007, 15:37
Сообщения: 1698
Откуда: Ukraine
Благодарил (а): 75 раз.
Поблагодарили: 334 раз.
Именно в случае с экраном PCB - это главная плата, там их 3 вроде, одна маленькая, для кнопок, одна фиг знает для чего, и третья - самая большая. К ней идет шлейф.
Я так понимаю, что ПИН - это то место, куда крепится шлейф, те штырьки, значит нужно понять от которого считать, с лева на право, или на оборот.
Хотя я могу ошибаться, у меня же не ту ФДД дисковода, там выходит еще одна плата для него есть.

_________________
-


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 17 июн 2010, 20:42
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
Как правило считают с лева на право. И у 1 вывода ставят метку, или на плате или на разъеме.
А про РСВ что это плата моторов написал просто для пояснения, что она управляет чем то мощным, например моторами. Естественно в мониторе это плата с процессором управляющим экраном, и она же осуществляет связь экрана, портов ввода-вывода с платой в машине.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 18 июн 2010, 09:31
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4787
Откуда: Кишинев
Благодарил (а): 529 раз.
Поблагодарили: 2086 раз.

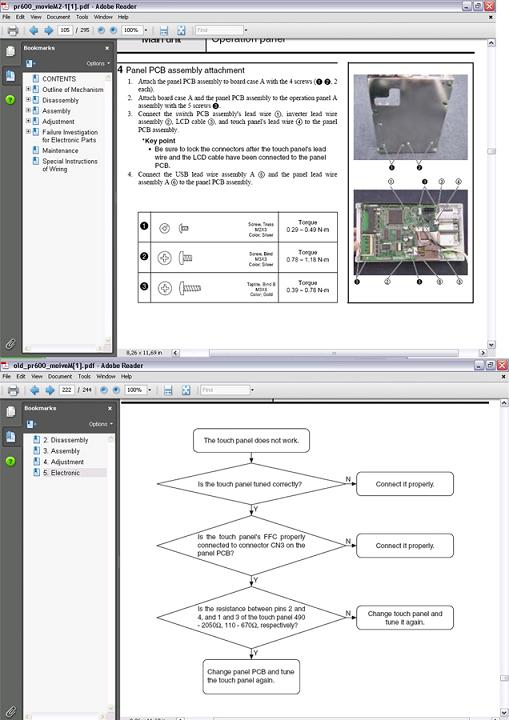

вот скрины


Вложения:
Безимени-1.jpg [ 74.18 КБ | Просмотров: 1933 ]

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
куплю промышленную одноголовочную машину в полной комплектации от года до пяти лет давности выпуска
Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 18 июн 2010, 09:35
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4787
Откуда: Кишинев
Благодарил (а): 529 раз.
Поблагодарили: 2086 раз.
Я с этим не справлюсь никак .. выхода два (если никто не взяв под белы ручки не приведет меня, и не ткен лбом)
первое - купить новый блок в сборе,
второе б/у блок в сборе,
и третье.. отослать в ремонтную мастерскую... но вот куда... и примут ли они , или опять пошлют к официальному представителю брайзера вмолдве - который уже неоднократно грил что не занимается постгарантийным обслуживанием...

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
куплю промышленную одноголовочную машину в полной комплектации от года до пяти лет давности выпуска


Вернуться к началу
 Профиль Отправить личное сообщение

Непрочитанное сообщениеДобавлено: 29 июн 2010, 09:27
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4787
Откуда: Кишинев
Благодарил (а): 529 раз.
Поблагодарили: 2086 раз.
После всех анализов... и раздумий на машиной , так и не найдя волшебные 4 точки контрольные для замера сопротивлений, следую блок схеме поиска ошибок исправления оных при не работающем сенсорном экране - пришли к выводу, что сначала пойдем методом научного тыка.....
Разобрали сенсорный блок работающий.... поменяли плату... теперь стало два не работающих блока... мне с каждой минутой все больше плохело....
Еще раз разобрали и собрали тщательно все поверив... работающий блок с платой от не работающего заработал....(жаль что я был за рулем... а то напился бы)
Высунув язык, и собрав не работающий блок с платой от работающего.... по настоянию нашего электронщик включили.... и о чудо..... сами в шоке все начало работать....
не могу обьяснить... отлько то что первый раз мы не все контакты проверили....не все шлейфы... а может и еще чето...

Хочу поблагодарить моих коллег и друзей форумчан за оказанную поддержку, и выразить благодарность Карташову Илье - Brother Solutions Center (Компания «Астероид») и Тимофеевой Галине ГК "КНИТ" СПБ, за оказанную информационную поддержку и быстрые ответы. И Леониду Чернышову - электронщику который проделал большую часть работ.
