 Заголовок сообщения: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 19 окт 2009, 09:16
Не в сети

Зарегистрирован: 04 мар 2006, 13:33
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Для центровки установил лазер


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: RE: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 19 окт 2009, 09:31
Не в сети
Аватара пользователя

Зарегистрирован: 23 авг 2005, 15:58
Сообщения: 4808
Откуда: Кишинев
Благодарил (а): 531 раз.
Поблагодарили: 2098 раз.
поделитесь - покажите как и что.

_________________
Дизайн-студия разрабатывает дизайны для машинной вышивки, логотипы, векторную отрисовку для связи пишите на почту papatedy@mail.ru
разработка лекал и технологии изготовления мягких игрушек и карнавальных костюмов на заказ


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: RE: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 19 окт 2009, 10:02
Не в сети

Зарегистрирован: 17 июн 2007, 15:37
Сообщения: 1698
Откуда: Ukraine
Благодарил (а): 75 раз.
Поблагодарили: 334 раз.
Видел на ютубе и ибее когда-то... Не понравилось. Лишние движение, это не та машинка, на которую такое нужно ставить.

_________________
-


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: RE: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 19 окт 2009, 11:58
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2007, 18:28
Сообщения: 142
Благодарил (а): 3 раз.
Поблагодарили: 5 раз.
Видел тоже, обычная лазерная указка клеится скотчем где то на машине так чтобы лазер попадал в отверстие игольной пластины :)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: RE: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 19 окт 2009, 12:18
Не в сети

Зарегистрирован: 04 мар 2006, 13:33
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Кому как а по мне удобно,знаешь где начало и конец.Крепится плоская указка с задней стороны дисплея инастраеваешь на дырку.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: RE: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 19 окт 2009, 13:45
Не в сети
Ликвид-Мастер
Аватара пользователя

Зарегистрирован: 26 авг 2005, 21:34
Сообщения: 904
Откуда: Томск
Благодарил (а): 226 раз.
Поблагодарили: 982 раз.
Noy писал(а):
Кому как а по мне удобно,знаешь где начало и конец.Крепится плоская указка с задней стороны дисплея инастраеваешь на дырку.

Можно про указку по-подробнее:
где продают, размеры, как выглядит именно плоская (мне пока такая не попадалась), бывают ли с тонким лучём?

_________________
С уважением, Ваш Серёга Podkr


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: RE: Re: RE: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 19 окт 2009, 19:50
Не в сети

Зарегистрирован: 04 мар 2006, 13:33
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
http://webfile.ru/4018102


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: RE: Re: RE: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 20 окт 2009, 10:49
Не в сети

Зарегистрирован: 17 июн 2007, 15:37
Сообщения: 1698
Откуда: Ukraine
Благодарил (а): 75 раз.
Поблагодарили: 334 раз.
Я рассматривал подобный вариант. Для этого нужно где-то купить лазер, обязательно красный, желательно мощностью 0,5Мв (слабее тех, которыми дети играются). Зеленый лазер для этого не подоходит. Даже 5МВ - это много. У меня на 30Мв есть, так его лучик днем видно, а ночью до 5км может светить... зеленые сразу отпадают.
Ищите лазеры в детских магазинах, у нас их полно.

_________________
-


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 09 апр 2011, 23:08
Не в сети

Зарегистрирован: 05 мар 2011, 23:31
Сообщения: 4
Благодарил (а): 1 раз.
Поблагодарили: 6 раз.
Сегодня поставил на пр-620 прицел. Завтра буду испытывать. Если кому интересно,расскажу.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 10 апр 2011, 07:49
Не в сети
Аватара пользователя

Зарегистрирован: 08 авг 2005, 20:06
Сообщения: 24768
Откуда: Москва-Варна
Благодарил (а): 3609 раз.
Поблагодарили: 7960 раз.
Всем интересно, даже если гордо молчат :))))

_________________

Купить оборудование для машинной вышивки =>
Купить стабилизаторы =>
Купить нитки и другое =>


Мой Skype: broidery.ru
Viber/Whatsapp: +359894503197


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR620 с лазерным прицелом
Непрочитанное сообщениеДобавлено: 11 апр 2011, 01:05
Не в сети

Зарегистрирован: 05 мар 2011, 23:31
Сообщения: 4
Благодарил (а): 1 раз.
Поблагодарили: 6 раз.

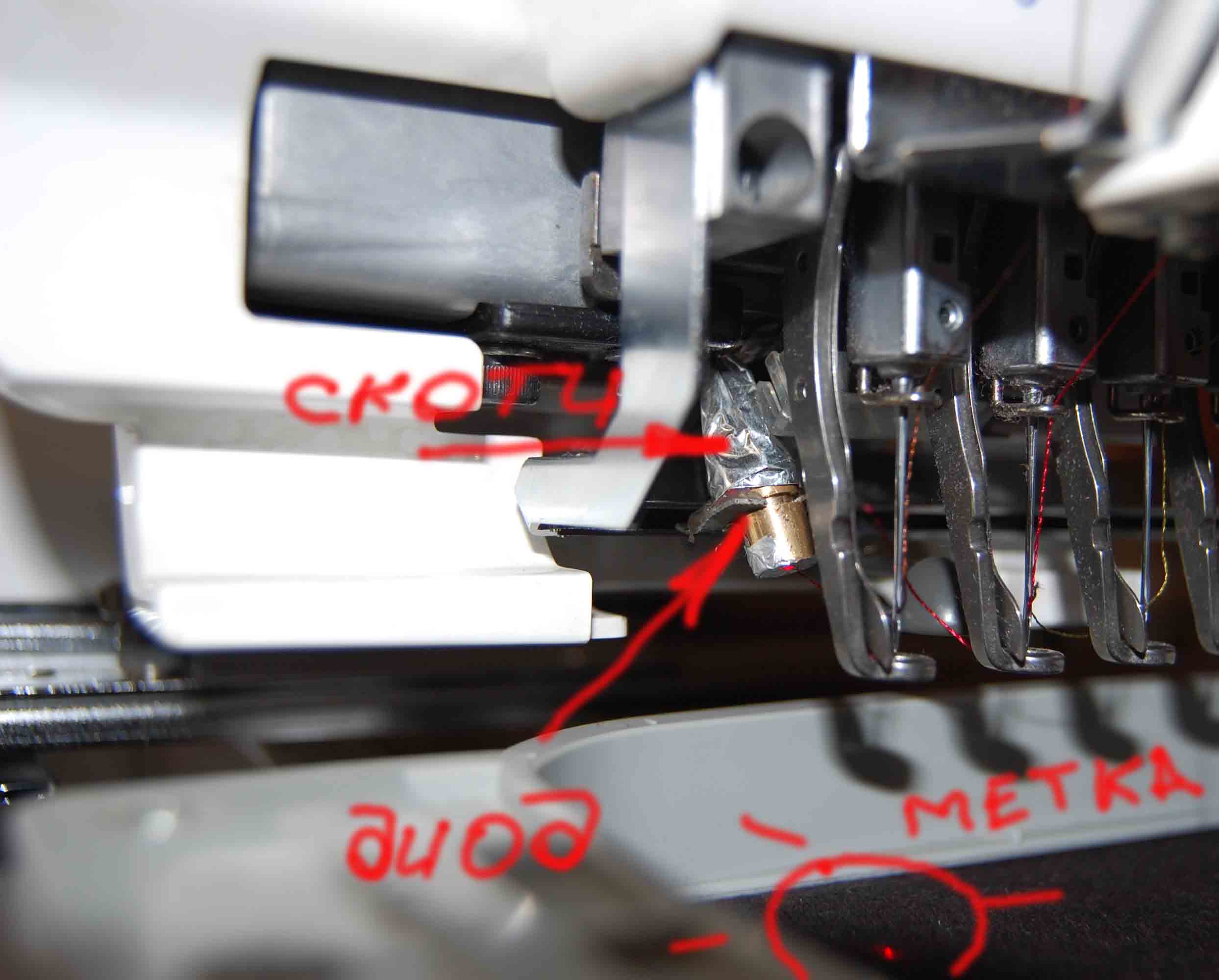

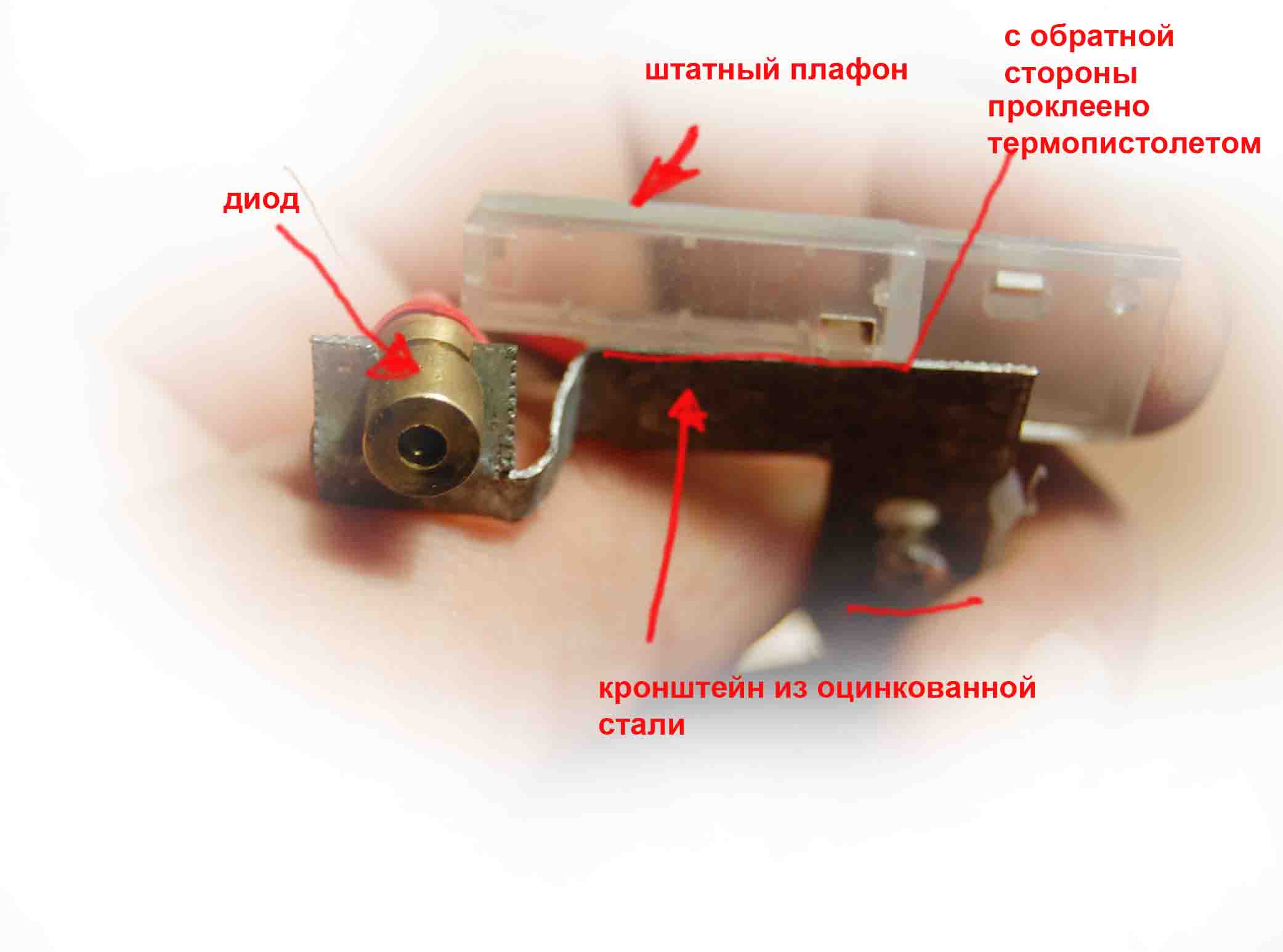

Итак...Мысль о прицеле возникла в связи с трудностью стыковки дизайнов (из-за отсутствия опыта). На "Радиорынке" приобрел диод-на нем маркировки нет, продавец сказал 3.5вольт и кажется 5 милливатт (не уверен). Денег взяли 20 грн (2,5 $). Диод в латунном корпусе, дает красную точку диаметром примерно 2 мм. Из тонкой стали вырезал кронштейн,который подклеил термопистолетом к "родному" плафону. В кронштейне просверлил отверстие, соосно с существующим отверстием в плафоне. Сквозь эти отверстия плафон и кронштейн винтом крепятся к машине.
Вложение:
DSC_0156.jpg [ 68.48 КБ | Просмотров: 2011 ]

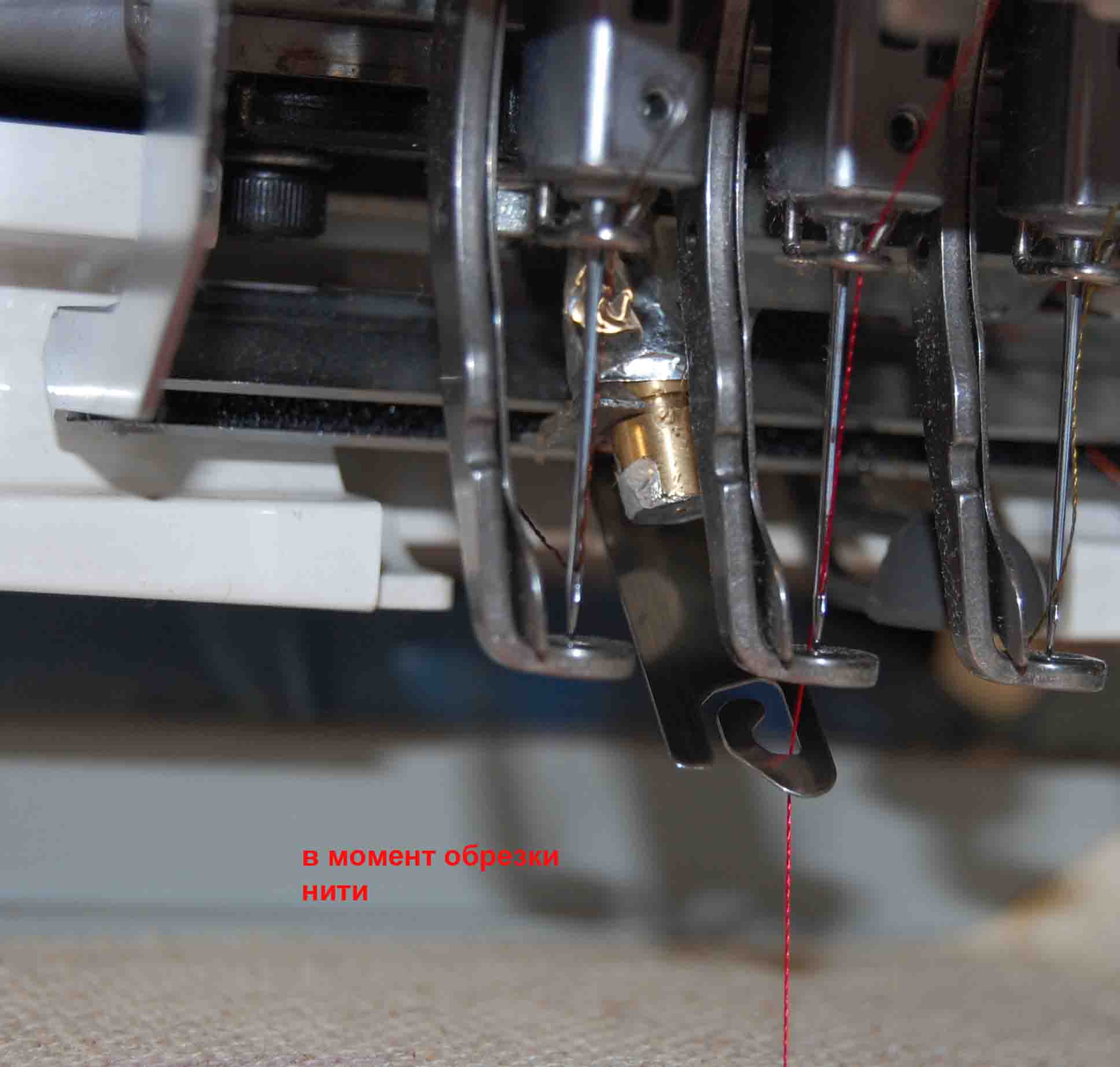

Отверстие в латунном корпусе заклеил непрозрачным скотчем, проколол в скотче иголкой отверстие (что-бы уменьшить диаметр "точки". Обклеил и в верхней части, получилось неаккуратно, зато не отсвечивает во все стороны.
Вложение:
DSC_0178.jpg [ 126.88 КБ | Просмотров: 2011 ]

Питание подключил параллельно с штатной подсветкой, впаявшись в разьем. В задней части врецал выключатель (включатель) :D ,разрывающий цепь питания прицела.
Вложение:
DSC_0159.jpg [ 57.95 КБ | Просмотров: 2011 ]

Итак : при положении "вкл."- работает "прицел", при положении "выкл" - работает штатная подсветка.
Вложение:
DSC_0165.jpg [ 88.37 КБ | Просмотров: 2011 ]

Окончательная настройка выполнялась путем "подогнуть-отогнуть" кронштейн.
Однодевные испытания показали:прицел целится, от вибрации не сбивается.
