 Заголовок сообщения: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 27 авг 2011, 20:21
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Сначала стал шуметь, а затем останавливаться главный двигатель, обнаружил износ втулок, сильный люфт, заказал новый в Питере. Пока возился с разбором, проверками, при включении машины появился сильный шум-дребезжание при позиционировании пялец, причем шум на оси Y, по оси X каретка двигается плавно. Вчера получил новый двигатель, поставил, с двигателем проблем нет, но треск и шум при центровке пялец не пропали. Все смазал, чуть ослабил ремни (по мануалу прогиб под нагрузкой 4мм), шума стало намного меньше, но при вышивке дизайн стал постепенно сдвигаться вниз в попытке покинуть пяльца. Кто знает в чем причина? В двигателе или плате управления? В Магнитогорске с ремонтом очень тяжко, все приходится делать самому...


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 27 авг 2011, 20:31
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
Я бы не лез настолько глубоко.
Насколько я помню ПР вы для получения доступа к двигателю снимали пантограф (узел который двигает пяльца)? Если я понял у вас дизайн во время шитья плавно смещается вниз? Тоесть допустим отшиваем квадрат у которого заливка в направлении игрек, и у вас каждая следующая или допусти через интервалы самые нижние уколы смещаются вниз? Проверьте насколько легко движется каретка в одну и в другую сторону. Но скорее всего у вас просто переломался провод который идет от платы к мотору. И получается что допустим в в каком то месте пропадает контакт, и машинка продолжает двигать в одном направлении у вас икс, и не двигает в другом, на практике заметить на ранней стадии ОЧЕНЬ трудно, последняя стадия это когда она начнет сбивать вышивку в набор паралельных линий. У меня такое на одной машине гдето раз в полгода, первый раз я искал поломку неделю, пока нашел... Там 4 провода если 1 обломать (перегните его и он довольно легко ломается). Тестером замерьте сопротивление каждого из 4 проводков. Но нужно что бы кто нибудь их изгибал от одного разъема до другого. На своем Иновисе не далее как вчера имел подобный секас.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 27 авг 2011, 20:34
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
Забыл написать старый двигатель не выбрасывайте переделайте его на подшипники и будет вам запасной, я сейчас не помню номер подшипников но себе уже 3 двигателя переделал. Цена нового двигателя 1200 грн 150 уе, цена пары подшипников 20 грн 2,5 дол. Ну и 2-3 часа работы. Разница как говорится на лицо.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 27 авг 2011, 21:18
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
К пантографу до того как появился шум я не лазил ни разу, теперь пришлось, сначала просто открутил два винта двигателя и его вытащил, прозвонил. Затем открутил вал с пластиковой шестеренкой и скинул ремни, заодно смазал, затем собрал и отрегулировал натяжение ремней, пантограф стал двигаться намного легче. Шум и бренчание снизилось процентов на 70. Сопротивление на парах проводов по 6.7 ома, но провод не сгибал, завтра попробую, не подумал... Визуально видно, что двигатель работает в обоих направлениях, но в одном как бы проворачивает, проскакивает с появлением треска(шума).


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 27 авг 2011, 21:25
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Движок я пытался отремонтировать, сам движок неразборный, подшипники по размеру не нашел, но купил аналогичный двигатель (на большие обороты) и с него переставил втулки, запрессовать оказалось очень сложно, чуть передавишь и начинает подклинивать, в итоге вроде собрал, от руки крутиться легко, ставлю в машинку, он срабатывает 1 раз на 10 попыток... а так все табличка выплывает что мотор LOck, потому отложил и стал ждать новый движок(((


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 27 авг 2011, 21:31
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
Как только руки дойдут я буду переделывать себе 4 двигатель. Попробую сделать фотоотчет. Подшипника такого как нужно нет, китайцы специально сделали втулку с такими размерами что либо на 1 мм больше либо на 1 мм меньше диаметр. Я брал меньше и тогда изголялся как его всунуть. Но пока я должен на работе перебрать насос гидроусилителя, а то без него ездить не возможно. :)

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 28 авг 2011, 10:24
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Прозвонил провода изгибая их, все в порядке. Вот фото того, что происходит - поставил вышить прямоугольник 1х7см,
2-я попытка - ушла вниз почти равномерно,
3-я попытка со сдвигом вправо на 1,5см - сдвиг хаотический, не совпадает со 2й.


Вложения:
DSC02762.jpg [ 152.95 КБ | Просмотров: 2020 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 28 авг 2011, 19:50
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
А мотор прозванивали? Там 2 обмотки не соединенные между собой. Также проверьте датчик положения по оси Игрек , там оптический датчик, перевернутая буква П в "ножках" есть прорези аккуратно промойте спиртом прорези.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 28 авг 2011, 20:06
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Мотор звонил, там на каждой по 6.7 ом. Датчик проверял бумажкой, срабатывает нормально. Смущает повышенный шум двигателя при работе, похоже словно шестерни пробуксовывают, но сама рама двигается свободно (при отключ. машине).


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 28 авг 2011, 20:18
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
пробовал спирт, не помогло...


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 28 авг 2011, 21:30
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
firepaint писал(а):
Мотор звонил, там на каждой по 6.7 ом. Датчик проверял бумажкой, срабатывает нормально. Смущает повышенный шум двигателя при работе, похоже словно шестерни пробуксовывают, но сама рама двигается свободно (при отключ. машине).

Моторы там одинаковые на игреке и иксе. Если есть подозрение на мотор то можете просто поменять местами.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 28 авг 2011, 21:32
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Не, на Х в два раза меньше стоит (поуже)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 28 авг 2011, 21:43
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

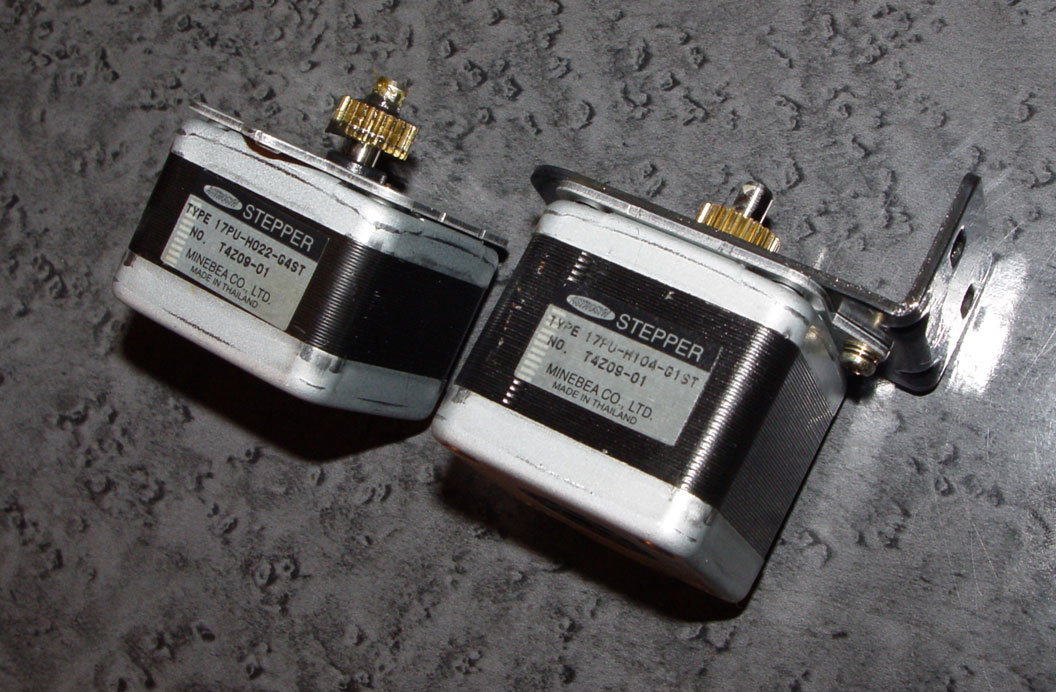

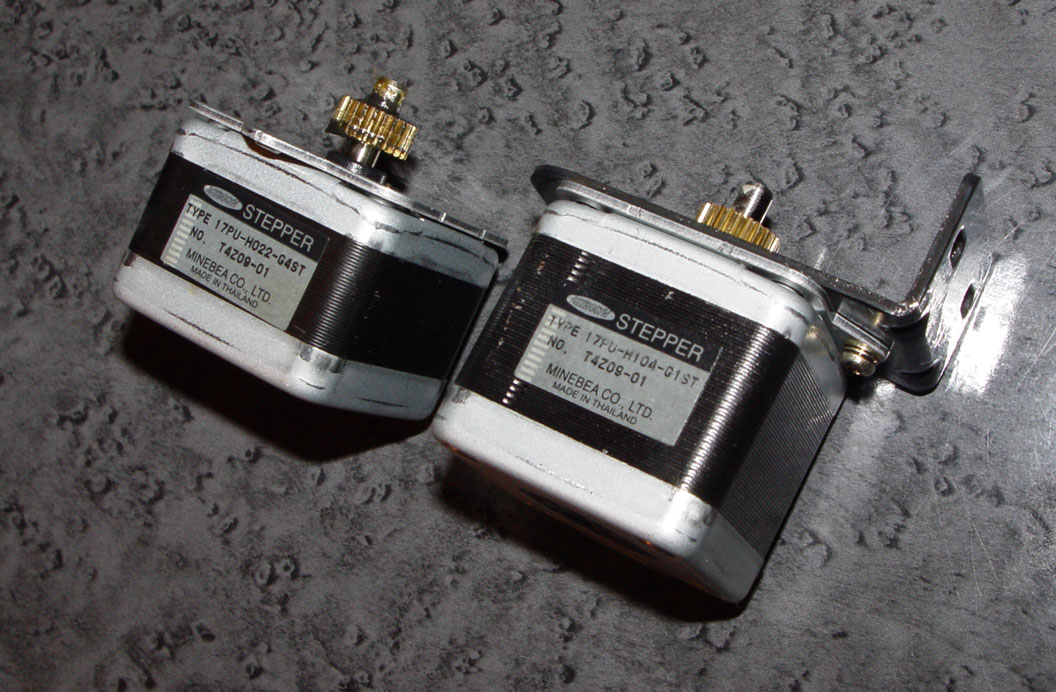

Вот сейчас снял, они разные, разъемы одинаковые, но обороты наверное разные, характеристик у меня нет.


Вложения:
DSC02765.jpg [ 172 КБ | Просмотров: 1983 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 29 авг 2011, 05:55
Не в сети

Зарегистрирован: 05 сен 2008, 11:52
Сообщения: 359
Откуда: Украина
Благодарил (а): 0 раз.
Поблагодарили: 9 раз.
Мдя. Давно ПРку не разбирал. Обороты там одинаковые, там мощность разная. Приношу извинения. А вы с Механиком связывались? Он тут на форуме есть. Там ещебы шум услышать, а то по той картинке котрую Вы странно както шьет, у меня такое впечатление что и икс и игрек сбивает.

_________________
С уважением Рома електронщик


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: PR600 - сдвиг по оси Y, шум
Непрочитанное сообщениеДобавлено: 29 авг 2011, 12:52
Не в сети
Аватара пользователя

Зарегистрирован: 15 авг 2011, 18:36
Сообщения: 17
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Тут видео со звуком:
http://www.youtube.com/watch?v=Haep-no-FKs
