Логотип CAME UGRA

S.E.A.

Добрый вечер)поступил заказ на вышивку эмблемы....а у меня самой не получается ее преобразовать в вышивку...прошу вашей помощи)))))))

Liza Prass

Если вам нужно быстро создать дизайн, то лучше разместить на него заказ в разделе из Рук в Руки, если вы хотите научиться его создавать в программе, то я потихоньку изложу как это можно сделать.
Для начала надо понимать, какого размера будет этот дизайн.

S.E.A.

я все таки хотела бы научиться делать дизайн...предполагаемый размер высота 20см, ширина 15см. я работаю в PE Design Next

Liza Prass

SEA сразу не отвечу. Времени нет. Буду постепенно озвучивать

Открываем Layout&Editing

Задаем размер рабочего поля соответствующий размеру будущего дизайна

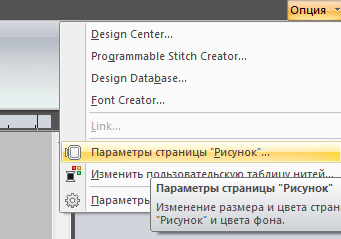

(в данном случае желаемый размер дизайна 150х200 значит мы можем выбрать пяльца 160х260). Чтобы изменить размер рабочего поля выполните команду Опция - Параметры страницы Рисунок и выставите нужные пяльца.

Вложение:

pe-design_lesson(141).png [ 13.39 КБ | Просмотров: 6856 ]

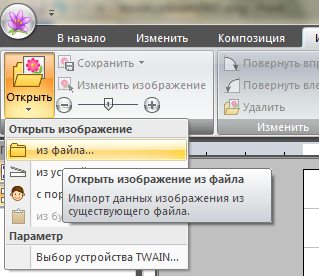

Выполняем команду Изображение - Открыть Изображение

Вложение:

pe-design_lesson(140).png [ 41.71 КБ | Просмотров: 6856 ]

Если размер открытого изображения нас не устраивает выполняем команду "Изменить размер". По краям изображения появились маркеры. Наводим курсор мыши на маркер. Жмем левую клавишу и удерживая ее прижимаем клавишу Ctrl на клавиатуре. Теперь мы можем менять наше изображение и оно будет меняться пропорционально по горизонтали и вертикали. Изменив размер опустите левую клавишу мыши и Ctrl. Изображение нужного размера

Вложение:

pe-design_lesson(142).png [ 72.01 КБ | Просмотров: 6856 ]

РИС

Перед начало создания объектов вышивки устанавливаем "Оптимизировать начало и конец вышивания"

Вложение:

pe-design_lesson(149).png [ 46.3 КБ | Просмотров: 6845 ]

На панели инструментов вкладка "В начало" выбираем инструмент "Скругленный прямоугольник"
После выбора инструмента в открывшемся окне со свойствами выставляем радиус закругления углов = 10 Меняем катушку строчки зиг-заг на голубой цвет, а цвет застилающей строчки выставляем белый.
(Того требует цветовая палитра дизайна. Окантовка - синяя внутренняя часть - белая)

Вложение:

pe-design_lesson(143).png [ 126.82 КБ | Просмотров: 6856 ]

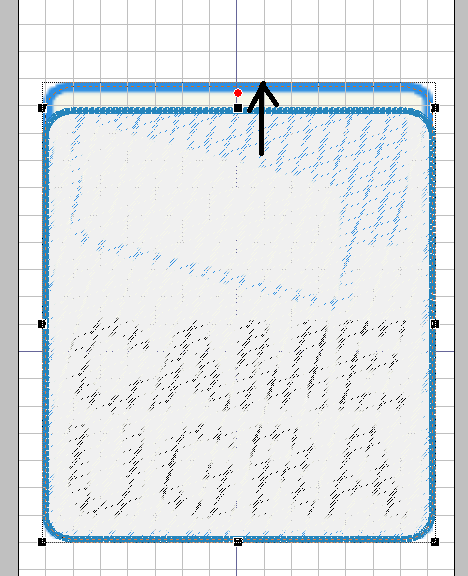

Переносим курсор мыши на рабочее поле и рисуем прямоугольник соответствующий размерам изображения. С помощью маркеров подгоняем все точно

Вложение:

pe-design_lesson(144).png [ 43.9 КБ | Просмотров: 6856 ]

Первая часть сделана.

Liza Prass

Следующим будем выполнять текст.
Скажу сразу, вам повезло. Шрифт 007 встроенный в программу идеально подходит и мы будем использовать его.

Вложение:

pe-design_lesson(145).png [ 82.76 КБ | Просмотров: 6854 ]

Я пока пошла в другую тему, а вы потренируйтесь с прямоугольником. Если что не получится - пишите. Получится, тоже пишите :0)

S.E.A.

Большое спасибо Лиза)С первой частью справилась удачно)Жду дальнейших уроков)

S.E.A.

я попробую сама, если не получится, то напишу)

надпись получилась, не могу сообразить как нарисовать эмблему....

Liza Prass

На панели инструментов выберите Скругленный прямоугольник
Задайте ему параметры указанные на рисунке (радиус скругления 5, зигзаг по краю отключить. Основной застил голубой). Создайте объект исходя из размеров объекта синего цвета.

Вложение:

pe-design_lesson(171).png [ 85.86 КБ | Просмотров: 6782 ]

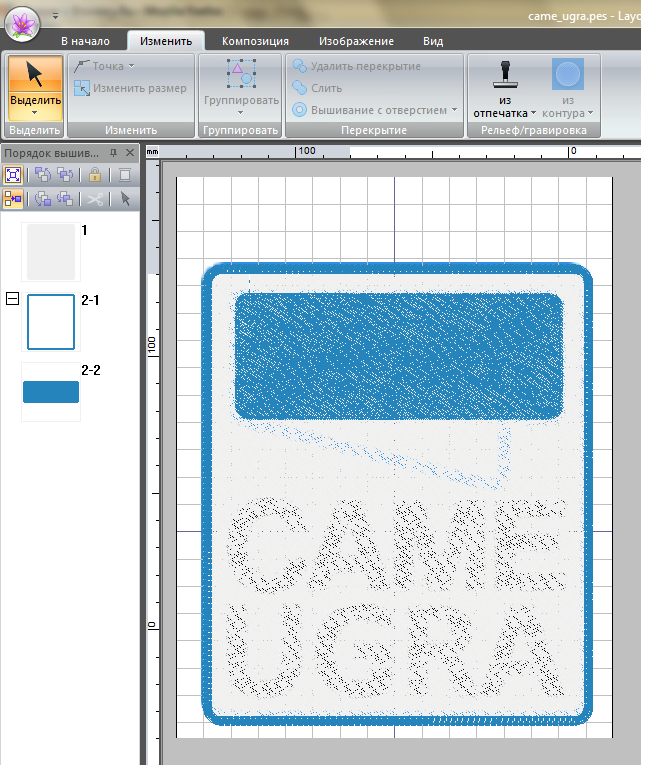

Выделите оба прямоугольника (белый и голубой), зайдите в меню Изменить - Удалить перекрытие

Вложение:

pe-design_lesson(172).png [ 62.46 КБ | Просмотров: 6782 ]

В результате в белом нижнем прямоугольнике образовалось отверстие, а вокруг голубого гладьевой валик. Выделите гладьевой валик вокруг голубого объекта и нажмите клавишу Delete на клавиатуре.
В результате должно остаться 3 объекта.
Большой прямоугольник (белый).
Гладьевой валик вокруг большого прямоугльника (голубой)
Малый прямоугольник (голубой)

Вложение:

pe-design_lesson(173).png [ 108.09 КБ | Просмотров: 6782 ]

Liza Prass

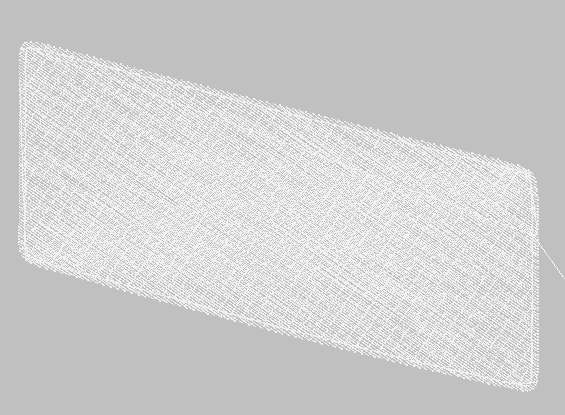

На панели инструментов выберите Замкнутая Кривая и создайте многоугольник ABCDEFM как показано на рисунке.

Зайдите в режим редактирования. Выделите точку А нажмите правую клавишу и в открывшемся списке выберите В кривую. У точки А появились рычаги управления. Выберите рычаг R и укоротите его добиваясь формирования угла как показано на рисунке. Проделайте эту операцию с точками B-E-F

Вложение:

pe-design_lesson(177).png [ 149.37 КБ | Просмотров: 6780 ]

В результате у вас должен получиться вот такой прямоугольник

Liza Prass

Выделяем синий прямоугольник и малый белый, только что нарисованный и заходим в меню в Изменить - Удалить перекрытие (см. выше как это делать).

Liza Prass

Всё... устала описывать. Завтра выложу ролик.

S.E.A.

Лиза....не понимаю как создать многоугольник ABCDEFM.....у меня на вышивке не видны контуры картинки данного многоугольника...их перекрывает маленький синий прямоугольник

Liza Prass

Можно убирать объекты с рабочего поля в сторону во время работы, если они мешают.
Или включать режим просмотра вышивки в стежках.
А вообще на будущее плиз прикладывайте картинки, чтобы было видно что там мешает.

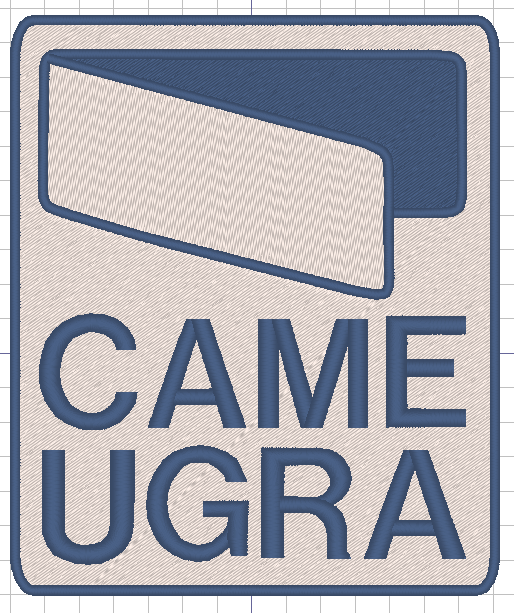

Через полчаса загружу ролик по созданию вашего логотипа. Я его немного иначе решила сделать, чем описано здесь. Ждите

Liza Prass

Через минут 10 ролик будет доступен.
К сожалению почему-то не получается одним файлом сохранить, так что смотреть придется через браузер
http://broidery.ru/files/library/embroi ... /pe006.htm
Откройте ссылку в новом окне или в новой вкладке

М@ша

Скажите пожалуйста почему вы устанавливаете обратное вышивашие (в атриб. вышивания) ?Чем оно отличается ?
