кабель для passap 6000 своими руками

dessinateur

Vladmarg, оксана, будьте добры,выложьте кто-нибудь фото этого кабеля для пассап 6000 с возможностью интерактивного вязания ,а точнее печатной платы с микросхемами,весь нет обыскал,нигде
ничего

.
Как спаяю, обязательно поделюсь впечатлениями.

оксана 1969

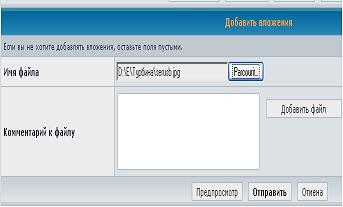

кабель паяли не сами,так что про плату сказать ничего не могу.Фото вчера пыталась выставить ничего не вышло, как вставить поясните. Я там сфоткала кабель и дискеты, которые с ним прилагаются.

Vladmarg

dessinateur

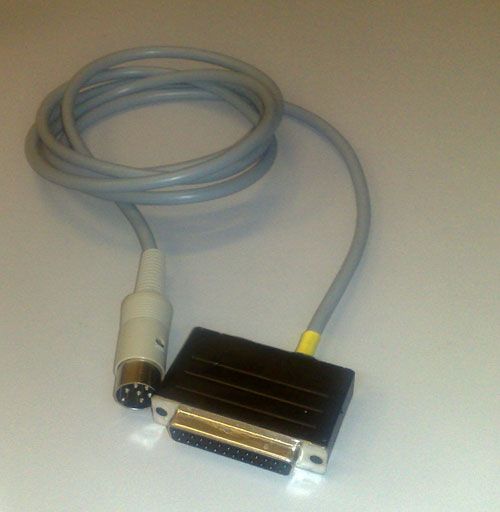

На фото кабель Link1 для передачи рисунков, фото кабеля, который вяжет в интерактиве с ДК-7 у меня нет. Мы себе спаяли по схеме, которую дал tiplogo в самом первом сообщении и разъем к компу у нас другой, чем на фото. Ничего сложного в нем нет, единственная проблема - круглый разъем к Пассапу, т.к. - раритет. Схема кабеля, с помощью которого можно загружать рисунки и вязать с программой Форма дана в мануале на стр.4 к программе JournalSix http://passappal.com/JournalSixUserManual.pdf - это графический редактор для PASSAP E6000, почитайте еще здесь
http://www.lubodelo.getbb.ru/viewtopic. ... &sk=t&sd=a

оксана 1969

Кабель у меня точно такой как на фото, вот только теперь проблема,нет переходника чтобы подключить к современному компу. И вместо того чтобы искать переходник и заниматься интерактивным вязанием решила почистить машину.Ну и вместе с паргой вытянула пружину,которая фиксирует иглы.Ну,думала все!Хорошо муж"Кулибин". Снял ЗФ, всю разобрал. Оказалось вся пружина забита масляной паргой.Очистила каждый виток,поправили пружину.Иглы промыли керосином, каждую перетерли.Саму игольницу тоже всю почистили от парги.Возились почти до утра. Всю собрали, сейчас вяжу все нормально и ход хороший.

Vladmarg

Оксана, обратитесь к инженеру-электронщику или монтажнику радиаппаратуры. Главное, что у Вас есть разъем к Пассапу, схема есть, даже в двух вариантах. В чем проблема? Сделают за полчаса.

dessinateur

Оксана ,кабель у меня точно такой как на фото, вот только теперь проблема,нет переходника чтобы подключить к современному компу...

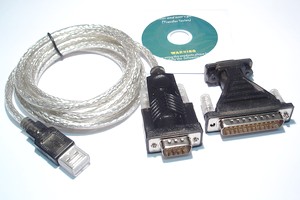

Переходник то не проблема -вот он на фото, да только для дизайнакнит нужен другой кабель,который "туда и обратно" передает сигнал. Есть к нему еще и датчик положения.
Дело в том,что машина моя не поддерживает загрузку рисунка с компа, древний блок у нее,потому возникла мысль полностью передать управление иглами современному компьютеру, под управлением дизайны.
Свою тоже чищу регулярно

, WD-40 отлично подходит для этого.

оксана 1969

Главная проблема в том, что я живу на краю света.Роль инженера-электронщика выполняет муж сам, а вот этого разъемчика нет. Ближайший город 400 верст , выезжаем раз месяц, а разъемчика в магазине радио-аппаратуры тю-тю.

dessinateur

Интернет-то по крайней мере есть у вас, что очень удивительно! Это везде так стало в таежной глуши?

Если что-то очень нужно, кабель этот или микросхемы, французское вино :wink:

,пишите,выложу на Еbay.com договоримся я там http://myworld.ebay.com/design7eau/
design7eau,бываю иногда.
А с машинкой тема продвигается,использую компьютерную плату обмена данными от National Instruments.Если кто-то в теме,пишите.

Плюшка

Скажите, а программа JournalSix сможет заменить программу в компьютере пассаповском? А то в моей машине компьютер есть, а программа, кажется, потерта. Во всяком случае, компьютер один раз горел, заменили что-то в нем, но программа признаков жизни не подает.

шильда

Здравствуйте! Пожалуйста кто нибудь за денежки может спаять кабель,а то здесь обещали и жду второй год уже!

Галя

luser писал(а):

Да потому, что всем жалко сказать про ошибки в первом посте :lol:

наверное...

Вот держите схему ПРАВИЛЬНУЮ:

If you are handy with electronics or know someone who is, you may make your own cable. Every attempt has been made to insure accurate instructions, but the author cannot be held responsible for any errors in or interpretation of these instructions. Nor is the author responsible for any damage to equipment. Please proceed with caution:
➢Materials
✔6-pin DIN plug (connects to E6000 )
✔9-pin D-socket (connects to computer RS-232 serial port)
✔1K ¼ watt resistor
✔Diode (1N4148)
✔Serial to USB converter (if you do not have a 9 pin serial port on your computer.)
➢Assembly
1.Connect pin 3 on the D socket to the resistor and then connect to pin 2 on the DIN plug. This is the data wire.
2.Connect pin 5 on the D socket to pin 6 on the DIN plug. This is the ground wire.
3.Connect pin 6 on the D socket to pin 4 on the DIN plug. This is the control (DSR) wire.
4.Connect pin 2 on the DIN plug to the cathode end of the diode. Connect the anode end of the diode to pin 6 of the DIN plug. [data | diode—ground, E6000 side]
5.If necessary, connect the serial to USB converter to the D socket. Install any drivers needed for the converter on your computer.
Как видите 6 (СОМ) надо на 4 (Пассап) - о этом в первом посте ничегошеньки .....
Сорри что на Английском, щас времени перевести нет.

luser
Допустим это павильный вариант (жалко, что я не видел отзывов тех кто именно так сделал и как это работает), но если Пассаповское гнездо запарралелить с другим гнездом, а от него с выходом USB пустить на компьютер?!
Вот распайка USB: http://hardware.zp.ua/docs/usb.htm . Подскажите, как гдездо Пассапа (6 выводов) переделать под USB (4 вывода)?

Галя

luser
У мена на лаптопе только USB, HDMI, мини USB и VGA
Как мне сделать кабель для этих входов? Вот распайка VGA: http://hardware.zp.ua/docs/vga.html

dal

Добрый всем день..или ночь. Настраивал супруге passap 6000, и тоже собирал всю инфу по крупицам. Огромное спасибо tiplogo и всем кто помог разобратся с кабелем!
Теперь когда все наладил , внесу свои 5копеек.
1. кабель рабочий для ДК7 по первому варианту (от tipgolo) (грузит и рисунок и выкройку интегрированную)
2. кабель по варианту для Six журнал (там где соединены вывод 6 ПК и 4 разьема пасап)
опознается только в журнал six и грузить рисунок в ДК7 на нем не получится...а так как six
имеется в версии demo то я оставил кабель по первому варианту от tipgolo.
3. раздел forma в компе passapa область полностью закрытая и загрузить в него форму с компа не получится..это я отвечаю на вопрос можно ли кабелем форму грузить в раздел forma пасапа. Нельзя. это типа расчетного калькулятора для самого пасапа..нечто само в себе.
4. Чтобы нормально пользоваться формами и рисунками из ДК7 нужно перевести пасапчик в режим интерактивного вязания тогда грузим интегрированную выкройку в пасап а ДК7 управляет процессом...и сделать интерактивное вязание можно без всякого спец шнура..и буржуйской коробочки.

Интерактивное вязание -
1. необходимо чтобы на компе была мышка с тремя кнопками (интересует центральная , она обычно под колесиком -проще говоря колесико и крутится и нажимается...значит под ним выключатель...годится)
2 скачать и установить програмку (она бесплатная) X-Mouse button control
интерфейс этой программы только английский -ну суть простая програмка привязывает нажатие кнопки на мышке к какому либо действию компа, либо к каконибудь клавише клавиатуры.
В ДК-7 движение каретки в интерактивном режиме запускает клавиша -пробел посему нужно запрограмировать чтобы при нажатии центральной кнопки мышки каретка на экране ходила...
3. Далее берется геркон (отечественные кэм 1,2,3 подойдут либо выдернуть его из герконового реле...герконы есть в магазинах электронных деталей...митино и т.п.
Берем магнитик (я выкусил маленький из детского магнитного конструктора типа магнитных палочек)магнитик желательно маленький но сильный...
4. Магнит крепится на задней каретке пасапа на уголочке небольшом а геркончик крепится тоже на уголке на штанге нитенатяжителя (той что ближе к середине фантуры)
Геркон я посадил на эпоксидный клей , в вертикальном положении надо клеить тогда при проходе магнита будет одно четкое срабатывание...а не два как в горизонт. положении.
5 .Далее разбираем мышку...там один винтик под крестовую отвертку..снимаем крышку и припаеваем два проводка к микро переключателю центральной кнопки.. -эти проводки припаеваем к геркону. Теперь при прохождении каретки через центр геркон замыкается от магнитика и замыкает кнопку мышки а она через программу X mouse нажимает пробел..а ДК7 при этом передвигает каретку. Получается полноценное интерактивное вязание..без коробочки ...
Придумал это не я ...я тоже собирал крупицы состыковывал..и проверял практически ...
Надеюсь это поможет остальным...тем более что таким макаром можно привязать к интерактиву ДК7 не только пасап.

dal

Добрый всем день..или ночь. Настраивал супруге passap 6000, и тоже собирал всю инфу по крупицам. Огромное спасибо tiplogo и всем кто помог разобратся с кабелем!
Теперь когда все наладил , внесу свои 5копеек.
1. кабель рабочий для ДК7 по первому варианту (от tipgolo) (грузит и рисунок и выкройку интегрированную)
2. кабель по варианту для Six журнал (там где соединены вывод 6 ПК и 4 разьема пасап)
опознается только в журнал six и грузить рисунок в ДК7 на нем не получится...а так как six
имеется в версии demo то я оставил кабель по первому варианту от tipgolo.
3. раздел forma в компе passapa область полностью закрытая и загрузить в него форму с компа не получится..это я отвечаю на вопрос можно ли кабелем форму грузить в раздел forma пасапа. Нельзя. это типа расчетного калькулятора для самого пасапа..нечто само в себе.
4. Чтобы нормально пользоваться формами и рисунками из ДК7 нужно перевести пасапчик в режим интерактивного вязания тогда грузим интегрированную выкройку в пасап а ДК7 управляет процессом...и сделать интерактивное вязание можно без всякого спец шнура..и буржуйской коробочки.

Vladmarg

dal, спасибо за пояснения про интерактивное вязание! А то спаяли кабель по схеме tiplogo (спасибо в который раз!!!) и загружаем только рисунки, что немало. А тут еще интерактив!

Утащила сюда http://lubodelo.getbb.ru/viewtopic.php? ... 08#p155308 , поскольку есть желающие в интерактиве вязать - заглядывайте к нам! Спасибо!
