 Заголовок сообщения: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 17 окт 2011, 22:21
Не в сети
Аватара пользователя

Зарегистрирован: 23 май 2007, 09:02
Сообщения: 71
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
На Pfaff Creative 7570 игла ушла на одну позицию влево (~1мм). Подскажите, пожалуйста, каким образом можно вернуть её в исторический центр?


Вернуться к началу
 Профиль Отправить личное сообщение


 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 09:27
Не в сети
Ликвид-Мастер
Аватара пользователя

Зарегистрирован: 26 авг 2005, 21:34
Сообщения: 904
Откуда: Томск
Благодарил (а): 226 раз.
Поблагодарили: 955 раз.
Не уверен, что знаю причину.
Но вопрос:
Смещение происходит с подключенным вышивальным блоком или без?
Вообще подключение выш.блока влияет на смещение ?

Если я не ошибаюсь, в швейном режиме начальное положение иглы - в центре,
в вышивальном режиме - крайнее левое.

_________________
С уважением, Ваш Серёга Podkr


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 11:06
Не в сети
Аватара пользователя

Зарегистрирован: 23 май 2007, 09:02
Сообщения: 71
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Я на этой машинке давно не вышиваю. В швейном режиме игла теперь не в центре, а слегка смещена влево


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 13:06
Не в сети
Ликвид-Мастер
Аватара пользователя

Зарегистрирован: 26 авг 2005, 21:34
Сообщения: 904
Откуда: Томск
Благодарил (а): 226 раз.
Поблагодарили: 955 раз.
Если поставить зиз-заг шириной 9 мм., вручную прокрутить вал,
игла попадает в игольную пластину?

_________________
С уважением, Ваш Серёга Podkr


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 13:47
Не в сети
Аватара пользователя

Зарегистрирован: 23 май 2007, 09:02
Сообщения: 71
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Нет, не попадает. Видно, с запасом делают. Но зазор между пластиной и иглой в крайних положениях слева и справа отличается. Я понимаю, что с этим можно жить, я и живу, но отстрачивать стало некомфортно. Я не вижу теперь в прорези лапки место будущей строчки. При смещении принудительно иглы на одну позицию вправо, игла уходит чуть правее прорези в лапке.
Я грешу на то, что когда у меня заклинило машину, и механик разбирал и шлифовал вал вверху, в районе игловодителя, то после ремонта игловодитель стал находиться не точно посредине прорези для него на лицевой панели. Во время следующей плановой смазки машины я попросила механика вернуть его на место. Он подвинул, но я не помню, как. И тогда не обратила внимание, на месте ли игла. Сейчас присмотрелась - игловодитель тоже смещён относительно прорези для него влево примерно на столько же, как игла. Связаны ли они между собой, и где чего открутить, чтобы поправить?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 15:18
Не в сети
Ликвид-Мастер
Аватара пользователя

Зарегистрирован: 26 авг 2005, 21:34
Сообщения: 904
Откуда: Томск
Благодарил (а): 226 раз.
Поблагодарили: 955 раз.
Достал таки "старушку" с полки. Я на ней наоборот только вышивал, когда-то давно-давно.
По идее надо бы реанимировать как раз на швейные операции. Всё-таки 7570 классное "точило".
Смахнув пыль обнаружил, что левый зазор тоже на 1 мм. меньше правого. Чем лечить сказать не могу, я вскрытие лет 8 назад делал.
Может сюда подтянутся механики кто чаще практикует?

_________________
С уважением, Ваш Серёга Podkr


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 18:23
Не в сети
Аватара пользователя

Зарегистрирован: 23 май 2007, 09:02
Сообщения: 71
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Сергей, спасибо! Может, это больное место у них? Машинка классная, умничка, но вышивать на ней мне всегда не хватало размеров пялец


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 18:38
Не в сети
Аватара пользователя

Зарегистрирован: 08 май 2006, 22:36
Сообщения: 2526
Откуда: Sochi
Благодарил (а): 65 раз.
Поблагодарили: 322 раз.
У Pfaff есть регулировка центра иглы и есть тесты для определения точности , если снимите коробочку с принадлежностями,то справого торца увидите регулировочное отверстие, могу сфотать если не найдете.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 19:17
Не в сети
Аватара пользователя

Зарегистрирован: 23 май 2007, 09:02
Сообщения: 71
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Dina, спасибо, что откликнулись!!!
Когда я купила только машинку и попыталась её разобрать, я покрутила это отверстие. Думала, что там винты, чтобы снять верхнюю крышку. В итоге сбила баланс. При чём не влево-вправо, а именно баланс подачи рейкой заднего хода. Это на макси-образцах хорошо стало видно, и на петлях тоже. В итоге в сервис-центре возвращали всё обратно.
Подскажите, пожалуйста, что за тесты и как там что крутить, чтобы не навредить. Потому что со сбитой иглой ещё можно жить, но со сбитым балансом - это жесть.
И ещё подскажите, какую кнопку надо зажать при включении машины, чтобы протестировать её?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 22:55
Не в сети
Аватара пользователя

Зарегистрирован: 08 май 2006, 22:36
Сообщения: 2526
Откуда: Sochi
Благодарил (а): 65 раз.
Поблагодарили: 322 раз.

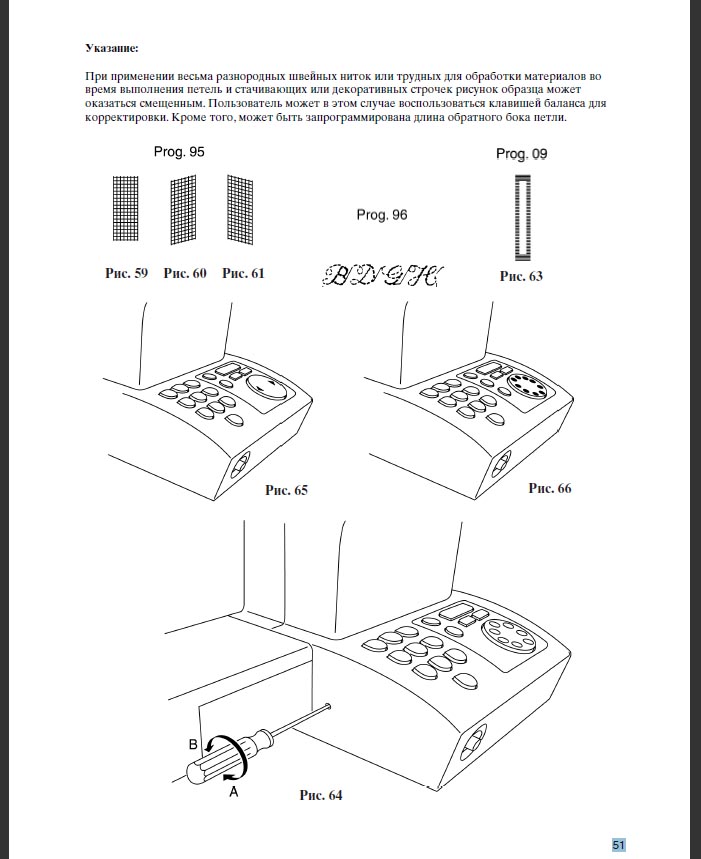

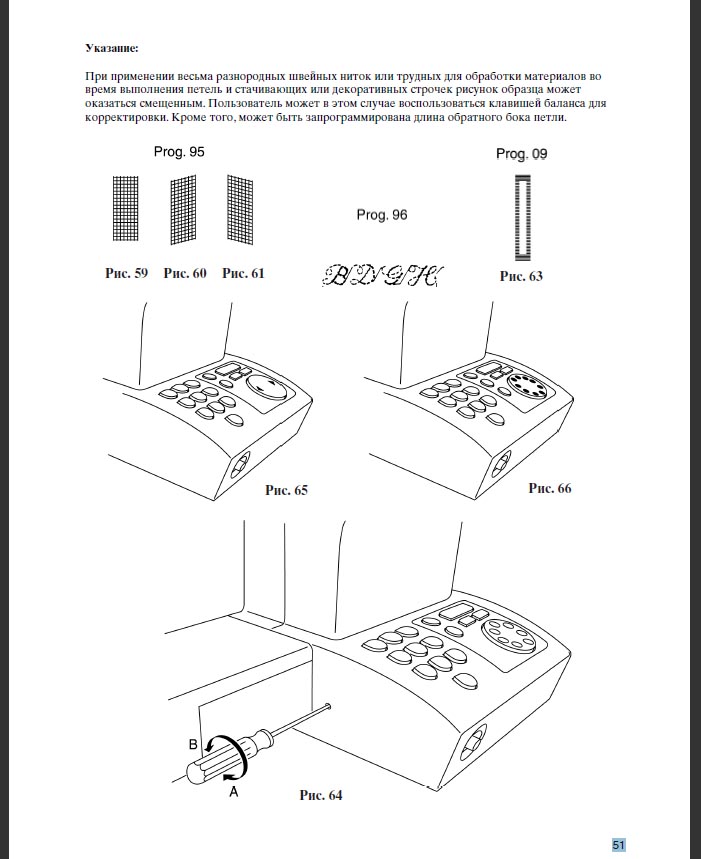

sun , а зачем Вы пытались разобрать машину сразу как купили? :D Регулировку поворачивать очень аккуратно буквально по микронам,чтобы выйти на тестовый режим,нужно удерживая клавишу Меню включить машину,затем нажать Esc .Здесь на Броидери есть сервис мануал для PFaff 2140 ,скачайте,это аналогичная машина,все настройки центра иглы такие же. Машина PFAFF 7570 -лучшая по качеству,самая железная и неизнашиваемая, если правильно настроена,то шьет очень хорошо.


Вложения:
пф.JPG [ 76.34 КБ | Просмотров: 2226 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 19 окт 2011, 23:23
Не в сети
Аватара пользователя

Зарегистрирован: 23 май 2007, 09:02
Сообщения: 71
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Дина, ну любопытная я. Хотела посмотреть, как она устроена :)
Я нашла только что в инструкции для Типтроника на 32 стр., как подвигать иглу. Сместила шаговый двигатель, теперь относительно лапки всё Ок. УРА!!! Но относительно игольной пластины не так красиво. Теперь в крайнем правом положении иглы между ней и пластиной вообще нет зазора (но хорошо, что хоть не бьёт по ней).
Но чем дальше в лес, тем больше вопросов. Можно? :)
Я когда-то заходила в другой какой-то тестовый режим, когда машинка предлагала последовательно нажимать всякие клавиши, и сама себя тестировала. Но забыла, как. А что делать с этим тестовым режимом, который Вы дали? Там предложены образцы. Их надо отшить и просто проверить качество швов?
Как снять боковую левую панель, в которой лампочка находится? Подозреваю, что мне нужна шестигранная отвёртка? Какого размера надо купить? Я правильно понимаю, что там надо один винт открутить? У меня есть отвёртка, но она маленькая для этого винта.
А ещё у меня случился казус. Посветив фонариком в эту дырочку с Вашей картинки, я там не обнаружила никаких винтов. Видно только несколько проводочков, один из которых оголён :( Может, так механик собирал её назад, что проводки оказались перед этим винтом. Как добраться до этой части машины, чтобы их поправить и заизолировать? Снизу винты откручивать?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 20 окт 2011, 01:33
Не в сети
Аватара пользователя

Зарегистрирован: 08 май 2006, 22:36
Сообщения: 2526
Откуда: Sochi
Благодарил (а): 65 раз.
Поблагодарили: 322 раз.
Там винтик находится глубоко внутри.Неужели мастер так мог собрать ? А лампа вставляется специальным адаптером,не надо откручивать. По разборке лучше посмотрите в руководства к 2140. Я сама машину не разбирала. Сестра такую же машинку разбирала,если не получится,спросим у нее,в том числе какие отвертки.А в тестовый режим заходите сразу,удерживая меню и включив машинку,при отмене заходите в тестовые узоры.Регулируете винтик и смотрите,чтобы они вышивались правильно.


Вернуться к началу
 Профиль Отправить личное сообщение


 Заголовок сообщения: Re: Pfaff 7570, сбилась центровка иглы
Непрочитанное сообщениеДобавлено: 20 окт 2011, 10:26
Не в сети
Аватара пользователя

Зарегистрирован: 23 май 2007, 09:02
Сообщения: 71
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Видно, так собрал :( Лет 9 назад я же крутила - значит, был винтик. И потом мне регулировали этот баланс - тоже был винтик. А года 3 назад была полная разборка машины, механик искал поломку. Наверно, не обратил внимание на этот момент, когда собирал. Но меня волнует больше другое - кто мог через эту дырочку потом залезть и повредить изоляцию проводка? :shock:
И самотестирование у меня не включается с зажатым меню :( На экране появляется сразу открытое меню программы 248 (это первый тестовый рисунок). После нажатия Esc появляются все тестовые рисунки на экране, их можно выбирать. А где же самотестирование?
Снять боковую панель я хочу не из-за лампочки, а для визуального контроля внутренностей. Хотя и для лампочки тоже можно, т.к. спец. адаптер к ней в комплекте с машиной не шёл.
